プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GCYFTY-192G657A1
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
192中心G.657A1の繊維光学ワイヤー空気膨らんだ光ケーブルA-DQ （ZN） 4Y LWL Kabel |
繊維の計算: |
144F |
繊維のタイプ: |
G.657A1 |
直径: |
7.8mm±0.2mm |
ジャケット: |
HDPE |
ケーブルのテキスト: |
Customerized |
適用: |
空気吹くこと |
ケーブル色: |
黒い |
製品名: |
192中心G.657A1の繊維光学ワイヤー空気膨らんだ光ケーブルA-DQ （ZN） 4Y LWL Kabel |
繊維の計算: |
144F |
繊維のタイプ: |
G.657A1 |
直径: |
7.8mm±0.2mm |
ジャケット: |
HDPE |
ケーブルのテキスト: |
Customerized |
適用: |
空気吹くこと |
ケーブル色: |
黒い |
192中心G.657A1の繊維光学ワイヤー空気膨らんだ光ケーブルA-DQ （ZN） 4Y LWL Kabel
記述
Huiyuanの空気膨らんだケーブルは取付けの間に航空便を適用する一種の光ファイバケーブルである。
空気吹く主義はmicrotubeで光ケーブルを中断するのに高圧使用することである。空気膨らんだ光ファイバケーブル自体が運転者によって推進されている間、高速流れるガスは光ケーブルおよび前進を一緒に運ぶ。実際のパイプラインの構造の必要性に従って、Huiyuanは膨らんだ光ファイバケーブルに次の特徴がある空気の新しい世代を作るためにエア吹かれたマイクロ ケーブルを変更した:顧客によって広く賞賛される高いパイプラインの利用、短い工事期間および適用範囲が広いブランチ命令、等。
技術仕様:
| P/N | GCYFY-192 | |
| 繊維の計算 | 192 | |
| 緩い管の数 | 6+10 | |
| 満たされたひもの数 | 0+2 | |
| 繊維/管の数 | 12 | |
| 全面的な直径 | 7.8±0.2 mm | |
| 重量 | 55 kg/km | |
| 最少曲げ半径-空電 | 12*Cable直径 | |
| Min.曲げ半径-原動力 | 20*cable直径 | |
| ケーブル繊維の減少（単一モード） | 0.35dB/km最高@1310nm 0.22dB/km最高@1550nm | |
| 温度較差 | +70℃の+40℃の+70℃への操作-40への取付け-10への貯蔵-40 | |
| ケーブル・サービスの生命（見積もりの価値） | 25年 | |
繊維の指定:
| 変数 | 価値 | |||
| 光学特徴 | ||||
| 減少 | 1310nm | ≤0.35 | [dB/km] | |
| 1383nm （H2老化の後で） | ≤0.35 | [dB/km] | ||
| 1460nm | ≤0.25 | [dB/km] | ||
| 1550nm | ≤0.21 | [dB/km] | ||
| 1625nm | ≤0.23 | [dB/km] | ||
| 減少対波長 | 1310nmについて1285-1330nm、 | ≤0.03 | [dB/km] | |
| 最高。α diffのerence | 1550nmについて1525-1575nm、 | ≤0.02 | [dB/km] | |
| cient分散のCoeのffi | 1285-1340nm | -3.5から3.5 | [ps/（nm·km）] | |
| 1550nm | ≤18 | [ps/（nm·km）] | ||
| 1625nm | ≤22 | [ps/（nm·km）] | ||
| ゼロ分散の波長（λ0） | -- | 1300-1324 | [nm] | |
| ゼロ分散斜面（S0） | -- | ≤0.092 | [ps/（nm2·km）] | |
| 典型的な価値 | -- | 0.086 | [ps/（nm2·km）] | |
| PMD | 最高の個々の繊維 | -- | ≤0.1 | [ps/√km] |
| リンク設計価値（M=20、Q=0.01%） | -- | ≤0.06 | [ps/√km] | |
| 典型的な価値 | -- | 0.04 | [ps/√km] | |
| ケーブルのCutoのffの波長（λCC） | -- | ≤1260 | [nm] | |

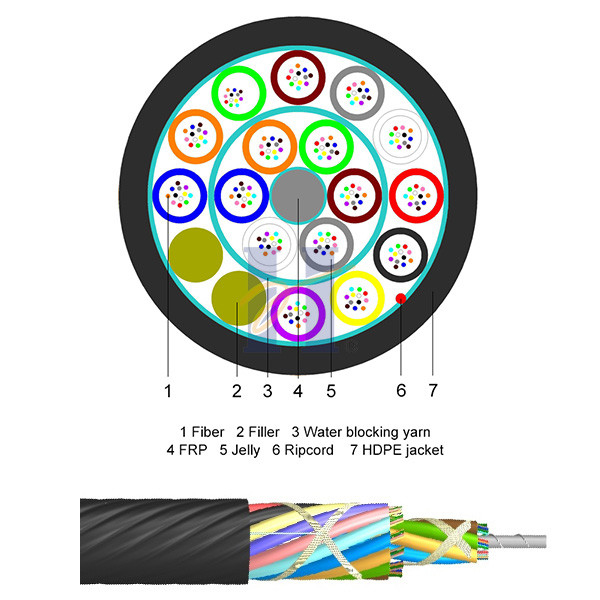

ケーブルの構造:
1. 繊維 2. Ripcord 3.ヤーンを妨げる水 4. FRP 5.緩い管 6. HDPEの外装
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色
| 繊維1:青 |
| 繊維2:オレンジ |
| 繊維3:緑 |
| 繊維4:ブラウン |
| 繊維5:灰色 |
| 繊維6:白い |
| 繊維7:赤い |
| 繊維8:黒い |
| 繊維9:黄色 |
| 繊維10:バイオレット |
| 繊維11:ピンク |
| 繊維12:水 |
緩い管色
| 内部の層 | 外の層 |
| 管1を緩めなさい:青 | 管7を緩めなさい:青 |
| 管2を緩めなさい:オレンジ | 管8を緩めなさい:オレンジ |
| 管3を緩めなさい:緑 | 管9を緩めなさい:緑 |
| 管4を緩めなさい:ブラウン | 管10を緩めなさい:ブラウン |
| 管5を緩めなさい:灰色 | 管11を緩めなさい:灰色 |
| 管6を緩めなさい:白い | 管12を緩めなさい:白い |
| 管13を緩めなさい:赤い | |
| 管14を緩めなさい:黒い | |
| 管15を緩めなさい:黄色 | |
| 管16を緩めなさい:バイオレット | |
| 管17を緩めなさい:ピンク | |
| 管18を緩めなさい:水 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GCYFTY 192のG657A1 [[月年]ドラムNO] [メートルの印]
順序情報
| 繊維の数 | 繊維のクラス | 部分名 |
| 192 | G657A1 | GCYFTY 16X12F G657A1 7.80MM |
| 192 | G652D | GCYFTY 16X12F G652D 7.80MM |
| 192 | OM1 | GCYFTY 16X12F OM1 7.80MM |
| 192 | OM2 | GCYFTY 16X12F OM2 7.80MM |
| 192 | OM3 | GCYFTY 16X12F OM3 7.80MM |
| 192 | OM4 | GCYFTY 16X12F OM4 7.80MM |
