プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: ADSS-60B1.3
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
60中心すべての誘電性の自己支持ADSS繊維ケーブル屋外の頭上式の光ファイバーケーブル |
繊維の計算: |
60中心 |
繊維のタイプ: |
G652D |
スパン: |
150m |
ジャケット: |
PE |
構造: |
座礁させた緩い管 |
実用温度: |
-40 | +60 C |
証明: |
ISO 9001 |
製品名: |
60中心すべての誘電性の自己支持ADSS繊維ケーブル屋外の頭上式の光ファイバーケーブル |
繊維の計算: |
60中心 |
繊維のタイプ: |
G652D |
スパン: |
150m |
ジャケット: |
PE |
構造: |
座礁させた緩い管 |
実用温度: |
-40 | +60 C |
証明: |
ISO 9001 |
60中心すべての誘電性の自己支持ADSS繊維ケーブル屋外の頭上式の光ファイバーケーブル
記述
ADSSケーブルは棒または格子タワーの電力線、鉄道またはテレコミュニケーション ケーブルに沿う屋外の取付けのために設計されている。ケーブルはself-supporting、固定のためにメッセンジャーをまたは打つワイヤー要求しない。ケーブルで使用される金属部品がないし、中型および高圧線の取付けのためのトラック抵抗力がある外装材料がある。
技術仕様
| ケーブル タイプ | ADSS-24B1 | ADSS-48B1 | |||||
| 要素 | -- | 6 | 6 | ||||
| 中央強さメンバー | 材料 | ガラス繊維はプラスチック（FRP）と補強する | |||||
| 緩い管 | 材料 | Polybuteleneのテレフタル酸塩（PBT） | |||||
| 直径 | Nom.2.1 mm | Nom.2.3 mm | |||||
| -- | 管ごとの4つの繊維 | 管ごとの8つの繊維 | |||||
| 緩い管の満ちる混合物 | 材料 | チキソトロピー ゼリー | |||||
| 内部外装 | 材料 | 黒いMDPE | |||||
| 厚さ | Nom.0.9 mm | ||||||
| 強さメンバー | 材料 | Aramidヤーン | |||||
| 外の外装 | 材料 | HDPE | |||||
| 厚さ | Nom.1.7 mm | ||||||
| スパン | m | 100 | 150 | 250 | 100 | 150 | 250 |
| 全面的な直径 | mm | 12 | 12 | 12.1 | 12.6 | 12.7 | 12.8 |
| 重量 | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Max.Tensileの強さ | N | 2000年 | 2200 | 3200 | 2250 | 2450 | 3550 |

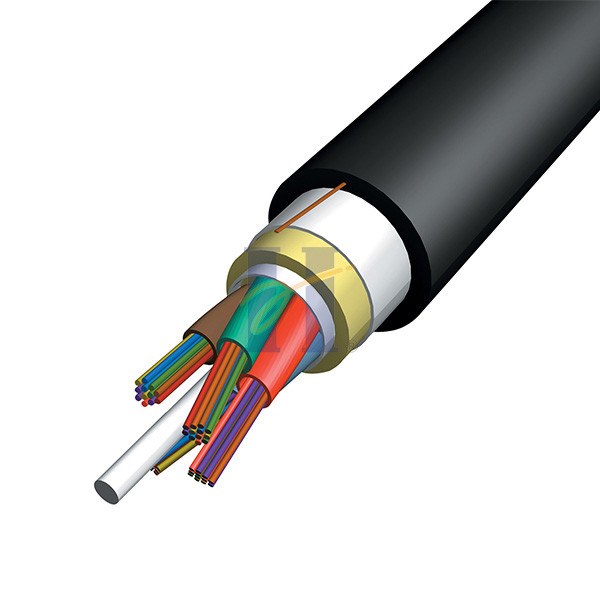

ケーブルの構造:
特徴
配分および高圧送電線の使用のために適した
メッセンジャー ワイヤーを要求しない--十分にself-supporting
単一パスの取付け--メッセンジャー無し、打つワイヤー無し--より速くおよび低価格
従ってケーブルは乾燥した基幹技術、きたないあふれる混合物を使用して水妨げられない
径間長1500ft （457m）のための設計細部および繊維の計算まで432まで
大きい径間長か他の繊維の計算のための利用できるカスタム設計する
「システム」解決のために利用できる付属品ハードウェアの実線
スペース潜在性が25kVまで達する高圧線の取付けのために利用できるトラック抵抗力がある外のジャケット
ゲルに満ちた緩衝管は容易な中間スパンのアクセスのために座礁するS-Zである
標準的なドラム長さ
2000m/drum、4000m/drum
繊維の指定
| 部門 | 記述 | 指定 | |
| G.652D | |||
| 光学指定 | 減少 | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| 減少の不連続 | ≤0.05 dB | ||
| 減少対波長 | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| ゼロ分散の波長 | 1300~1324nm | ||
| ゼロ分散斜面 | ≤0.092ps/（nm2.km） | ||
| 分散 | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| 分極モード分散（PMD） | ≤0.2ps/km1/2 | ||
| ケーブルの遮断波長（λcc） | ≤1260nm | ||
| 有効なグループの屈折率 | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| マクロくねりの損失（30mmの半径、100turns） 1625nm | ≤0.1 dB | ||
| 幾何学的 | モード分野直径 | @1310nm | 9.2±0.6μm |
| 指定 | @1550nm | 10.4±0.8μm | |
| クラッディングの直径 | 125±1μm | ||
| クラッディングの非環状 | ≤1.0% | ||
| コーティングの直径 | 245±7μm | ||
| コーティング/クラッディングの同心性の間違い | ≤8μm | ||
| 中心/クラッディングの同心性の間違い | ≤0.8μm | ||
| 機械 | 証拠テスト レベル | ≥1.0% | |
| 指定 | 繊維のカールの半径 | ≥4.0m | |
| ピーク コーティングのストリップ力 | 1.3~8.9N | ||
FAQ
1. 実質の工場であるか。
はい、私達は30年間の光ファイバーケーブルの製造の経験の実質の工場である。
2. あなたの繊維のブランドは何であるか。
繊維のブランドを含む:YOFC及びCDSEI （Sumitomo及びローカル会社の共同ブランド）
3. あなたの主要なプロダクトは何であるか。
ADSS、OPGWの空気膨らんだケーブル（を含むEPFU、小型及びマイクロ ケーブル）、高圧送電線のオンライン モニタリング システム
4. あなたの受渡し時間は何であるか。
普通7日
5. 他の国のディストリビューターがまたは国内あるか。
今まで、私達は顧客に私達のプロダクトを直接販売する。そして工場価格は提供できる。
6. 支払
大口注文のため:高度沈殿物によるT/T
小さい順序のため:T/T、ウェスタン・ユニオンおよびPaypalは受諾可能である。
7. 船積み及び配達
大口注文のため:海によって（LCLかFCL）
小さい順序のため:による海（LCL）によって、空気または空の宅配便、任意であるかどれがの。
