プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: MINI-4G652D
支払及び船積みの言葉
最小注文数量: 10km
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
4F FTTh光ファイバーG652D FTTHの光ファイバケーブルGCYFXTYの光ケーブルのインターネット |
繊維の計算: |
4繊維 |
繊維: |
G652D |
ケーブルの直径: |
2.0mm±0.05mm |
外装材料: |
高密度ポリエチレン |
適用: |
吹く空気 |
膨らんだ間隔: |
1km |
適当なmicroduct: |
5.00/3.50mm |
製品名: |
4F FTTh光ファイバーG652D FTTHの光ファイバケーブルGCYFXTYの光ケーブルのインターネット |
繊維の計算: |
4繊維 |
繊維: |
G652D |
ケーブルの直径: |
2.0mm±0.05mm |
外装材料: |
高密度ポリエチレン |
適用: |
吹く空気 |
膨らんだ間隔: |
1km |
適当なmicroduct: |
5.00/3.50mm |
4F FTTh光ファイバーG652D FTTHの光ファイバケーブルGCYFXTYの光ケーブルのインターネット
記述
HuiyuanのFTTHの光ファイバケーブルはmicroductに吹く空気のために設計されている。それに極度の小さい直径およびライト級選手がある。
小型および軽量
繊維に主保護を提供する管の詰物の混合物
溝が付いている外装の独特な設計よい空気吹く性能を保障する
高い吹くことは50m/minおよび長く吹く間隔1000mまでにスピードをあげる
吹き、技術的な優越性を保つために新しいケーブルと取り替えることを割り当てること
他のケーブル、救うマンホール、手の穴およびケーブルの接合箇所の影響なしで枝のためにマイクロ管をいつでもどこでも切ることを割り当てる
技術仕様:
| ケーブル タイプ | GCYFXY-4-2.0 |
| 繊維の計算 | 4 |
| 外装の厚さ |
わずかな値:0.20mm 平均値:0.15mm |
| ケーブルの直径 | 2.0±0.1mm |
| 重量 | 4.0 kg/km |
| 減少 | ≤0.35dB/km @1310nm ≤0.22dB/km @1550nm |
| 最高。引張強さ | 40 N |
| 最高。力を押しつぶすこと | 600 N/100mm |
| Min.曲げ半径 静的/動的 |
10 / 20のxケーブルの直径 |
繊維の指定:
| 特徴 | ある値 | |
| モード分野直径 | 1310nm | 9.2±0.4µm |
| 1550nm | 10.4の± 0.6mm | |
| 減少係数 | 1310nm | ≤0.40dB/km |
| 1550nm | ≤0.30dB/km | |
| クラッディングの直径 | 125.0±1.0µm | |
| クラッディングの非環状 | ≤1.0% | |
| コーティングの直径 | 245.0±10.0µm | |
| コーティング クラッディングの同心性の間違い | ≤12.0µm | |
| コーティングの非環状 | ≤6.0% | |
| Core-cladding同心性の間違い | ≤0.8µm | |

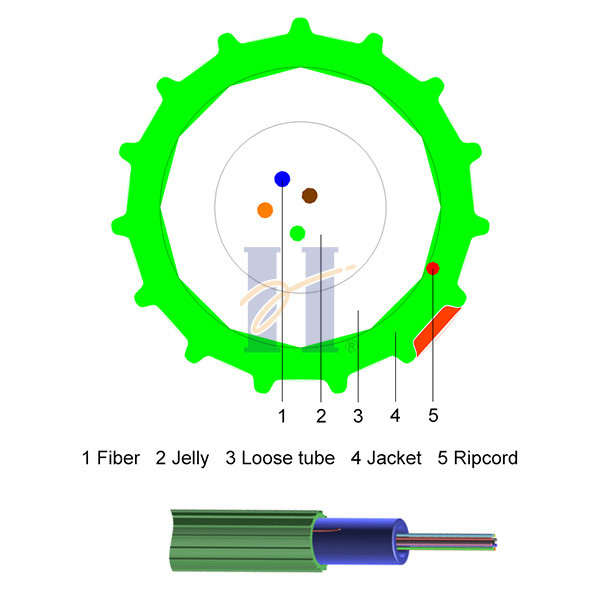

ケーブルの構造:
1. HDPEの外装 2.繊維 3.ゼリー 4.緩い管 5. Ripcord
機械工の性能
| 項目 | 試験方法 | 試験結果 | ある値 | |
| 繰り返された曲がること | IEC 60794-1-21-E6 | テストの後、Δa≤0.03 dB 外の外装に目に見えるひびがない。 |
R:20のxケーブルの直径 曲がる負荷:15N 曲がる時:25 |
|
| ねじり | IEC 60794-1-21-E7 | テストの後、Δa≤0.03 dB 外の外装に目に見えるひびがない。 |
ねじりの角度:±180º ねじりの負荷:15N ねじりの時間:5 |
|
| ケーブル・ベンド | IEC 60794-1-21-E11A | テストの後で、光ファイバーは壊れない 外の外装に目に見えるひびがない。 |
R:20のxケーブルの直径 10の回転 サイクル時間:5 |
|
| すべての光学テストは1550nmで進んだ | ||||
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色:（サポートによってカスタマイズされる色）
| 繊維No.1 =青 |
| 繊維No.2 =オレンジ |
| 繊維No.3 =緑 |
| 繊維No.4 =赤い |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC小型4 G652D [[月年]ドラムNO] [メートルの印]
