プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: MINI-12G652D
支払及び船積みの言葉
最小注文数量: 10km
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
12繊維G652DのFTTHの光ファイバケーブルのパッチ盤を吹くマイクロ光ファイバケーブルの空気 |
繊維の計算: |
12繊維 |
繊維のタイプ: |
G.652.D |
ケーブルの直径: |
2.0mm±0.03mm |
ジャケット材料: |
ポリエチレン |
繊維のタイプ: |
単モード及び多重モード |
外装色: |
customerizedサポート |
設置方法: |
Microducts |
製品名: |
12繊維G652DのFTTHの光ファイバケーブルのパッチ盤を吹くマイクロ光ファイバケーブルの空気 |
繊維の計算: |
12繊維 |
繊維のタイプ: |
G.652.D |
ケーブルの直径: |
2.0mm±0.03mm |
ジャケット材料: |
ポリエチレン |
繊維のタイプ: |
単モード及び多重モード |
外装色: |
customerizedサポート |
設置方法: |
Microducts |
12繊維G652DのFTTHの光ファイバケーブルのパッチ盤を吹くマイクロ光ファイバケーブルの空気
適用
吹く空気
屋内ワイヤーで縛るシステム
FTTx
特徴
特別で複雑で物質的で緩い管は、冷たい温度の管の収縮を減らす。
正確な繊維の長さのバランス、安定した機械および温度の性能。
特定の技術制御は、取付けの間にしわが寄る外装の形態を防ぐ。
吹く性能を高めるHDPEのジャケット材料。
技術仕様:
| ケーブルP/N | GCYFXY-12-2.3 |
| 繊維の計算 | 12 |
| ジャケットの厚さ | わずかな値:0.20mmの平均値:0.15mm |
| 直径 | 2.3±0.1mm |
| ケーブルの重量 | 5.0 kg/km |
| 減少（単モード） | ≤0.35dB/km @1310nm、 ≤0.22dB/km @1550nm |
| 引張強さ | 50N |
| 押しつぶすこと | 600N/100mm |
繊維の指定:
| 特徴 | ある値 | |
| モード分野直径 | 1310nm | 9.2±0.4µm |
| 1550nm | 10.4の± 0.6mm | |
| 減少係数 | 1310nm | ≤0.40dB/km |
| 1550nm | ≤0.30dB/km | |
| クラッディングの直径 | 125.0±1.0µm | |
| クラッディングの非環状 | ≤1.0% | |
| コーティングの直径 | 245.0±10.0µm | |
| コーティング クラッディングの同心性の間違い | ≤12.0µm | |
| コーティングの非環状 | ≤6.0% | |
| Core-cladding同心性の間違い | ≤0.8µm | |
| カール | ≥4m | |
| 耐力 | ≥0.69GPa | |
| コーティングのストリップ力 | 平均値 | 1.0-5.0N |
| ピーク値 | 1.3-8.9N | |
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05dB |
| Ф32mmの1550nmの1円、 | ≤0.05dB | |

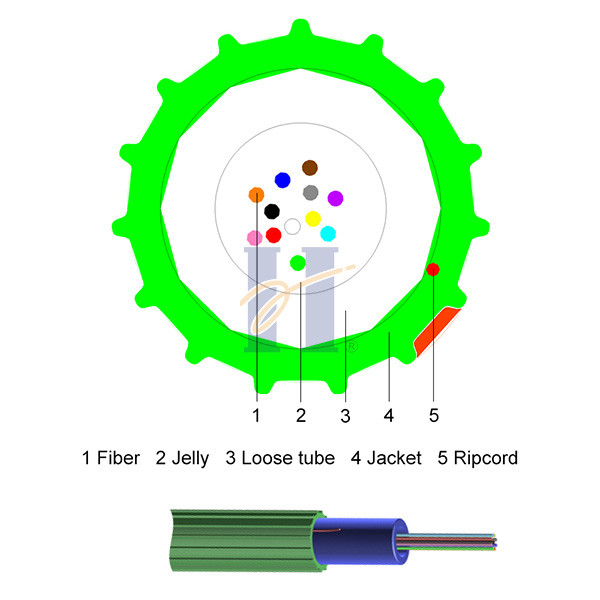

ケーブルの構造:
1. HDPEの外装 2.繊維 3.ゼリー 4.緩い管 5. Ripcord
機械および環境の特徴
| 項目 | 結合しなさい | 指定 | 試験方法 |
| 張力（長期） | N | 30 | IEC 60794-1-2-E1 |
| 張力（短期） | N | 60 | |
| クラッシュ（長期） | N/10cm | 300 | IEC 60794-1-2-E3 |
| 押しつぶしなさい（短期） | N/10cm | 600 | |
| Min.曲げ半径（原動力） | mm | 20D | IEC 60794-1-2-E11A |
| Min.曲げ半径（空電） | mm | 10D | |
| 実用温度 | ℃ | -30~+50 | IEC 60794-1-2-F1 |
| 保管温度 | ℃ | -20~+50 |
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色:（サポートによってカスタマイズされる色）
| 1青い |
| 2オレンジ |
| 3緑 |
| 4ブラウン |
| 5灰色 |
| 6白い |
| 7赤い |
| 8黒い |
| 9黄色い |
| 10バイオレット |
| 11ピンク |
| 12水 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HUIYUAN GCYFXTY 12 G652D [[月年]ドラムNO] [メートルの印]
