プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: OPGW-48B1.3
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
48中心によって座礁させるステンレス鋼の管OPGWの架空送電線の合成のグラウンド ワイヤー |
繊維の計算: |
48F |
繊維: |
G652D |
構造: |
SSの管 |
取付け: |
架空送電線 |
強さメンバー: |
アルミニウム ワイヤー |
パッキング: |
鉄の木のドラム |
実用温度: |
-40 | +60 C |
製品名: |
48中心によって座礁させるステンレス鋼の管OPGWの架空送電線の合成のグラウンド ワイヤー |
繊維の計算: |
48F |
繊維: |
G652D |
構造: |
SSの管 |
取付け: |
架空送電線 |
強さメンバー: |
アルミニウム ワイヤー |
パッキング: |
鉄の木のドラム |
実用温度: |
-40 | +60 C |

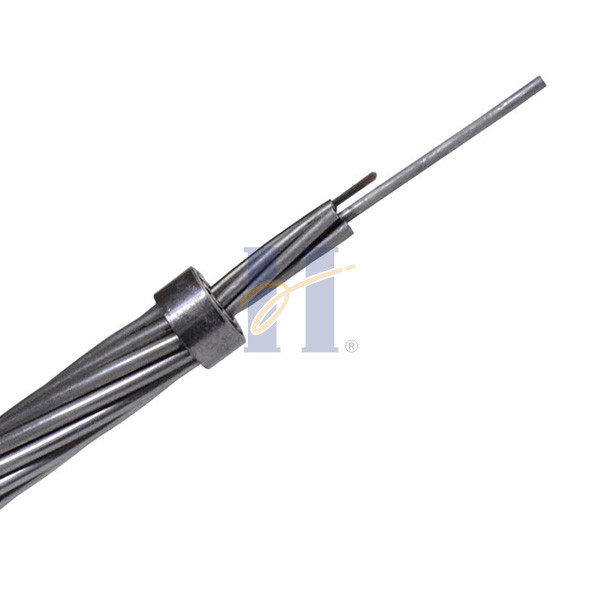

48中心によって座礁させるステンレス鋼の管OPGWの架空送電線の合成のグラウンド ワイヤー
記述
OPGWの複数の異なった様式はなされる。8つそして48のガラス光ファイバー間の1つのタイプでは、プラスチック管に置かれる。管はガラス繊維の緊張を防ぐ繊維の緩い長さがステンレス鋼、アルミニウムかまたはaluminum-coated鋼鉄管に、挿入される。緩衝管はグリースで水から繊維の単位を保護するために満ちて、鋼鉄管を腐食から保護するために、ケーブルのすき間はグリースで満ちている。管はアルミニウムのアルミ合金またはACSRケーブルと同じような鋼鉄繊維が付いているケーブルに座礁する。鋼鉄繊維は強さを提供し、アルミニウム繊維は電気伝導率を提供する。非常に大きい繊維の計算のために、1つのケーブルの144までの繊維は、多数の管使用される。他のタイプでは、アルミニウム棒は緩衝管の繊維が置かれる外側のまわりで複数の螺線形の溝を備えている。繊維の単位はアルミニウムおよび鋼鉄繊維と囲まれるプラスチックか鋼鉄テープで、および全体カバーされる。個々の繊維は「緩い緩衝」管にプラスチック緩衝がガラスに直接塗られるところに管の内径が外径繊維より大きい、あるかもしれなかったりまたは「堅く」緩衝されるかもしれない。OPGWのための繊維は単モードタイプである。私達はステンレス鋼の管をだけOPGWに供給する。
技術仕様
| いいえ。 | 技術的なデータ | ||||||||
| 製品タイプ | 構造のタイプ | 最高。繊維の計算 | ASワイヤーのセクション | 直径 | ケーブルの重量 | 率の引張強さ | 20℃DC | 短い時間の現在の容量 | |
| （mm2） | （mm） | （kg/km） | （kN） | 抵抗 | （40-200℃ kA2.s） | ||||
| （Ω/km） | |||||||||
| 1 | OPGW-24B1.3-40- [51;9] | 6/3.0/20ASの光学単位1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50- [58;11.5] | 6/3.2/20ASの光学単位1/3.2 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70- [77;24] | 6/3.8/20ASの光学単位1/3.8 | 48 | ≈70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70- [42;38] | 6/3.8/40ASの光学単位1/3.8 | 48 | ≈70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
ケーブルの構造
特徴
大口径、大きい繊維容量
構造は安定して、信頼性は高い
側面および顕著な短絡の現在の容量に対する優秀な機能
最適座礁の設計は二次光ファイバーの残りの長さを得ることができる•繊維の数は2つか3つの層で設計することができる
入会地ワイヤーが付いているマッチ
標準的なドラム長さ
2000m/drum及び4000m/drum
繊維の指定
| 特徴 | ある値 | 単位 | |||
| 幾何学的な特徴 | |||||
| クラッディングの直径 | 125.0±1.0 | µm | |||
| クラッディングの非環状 | ≤1.0 | % | |||
| コーティングの直径 | 245.0±10.0 | µm | |||
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | |||
| コーティングの非環状 | ≤6.0 | % | |||
| Core-cladding同心性の間違い | ≤0.8 | µm | |||
| 機械特徴 | |||||
| カール | ≥4 | m | |||
| 耐力 | ≥0.69 | GPa | |||
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N | ||
| ピーク値 | 1.3-8.9 | N | |||
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB | ||
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | |||
FAQ
Q1.Are商事会社か製造業者か。
私達は空気膨らんだケーブルの作成の30年の経験の製造業者、OPGW及びADSSである。
また、私達は中国の州の格子のまた修飾された製造者である。
Q2.About質か。
100%テスト配達の前の私達のケーブル。
Q3.Trial順序か。
はい、試験順序は利用できる。
私達はビジネスは小さい順序から常にあることを私達が知っているように、私達の顧客の新しいプロジェクトを支える。
Q4.Deliveryの時間か。
通常3-7days仕事日について、しかし順序の量によって決まる。
Q5.Customizedのプロダクトおよびロゴか。
はい、私達はOEM及びODMサービスを供給する。
