プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: OPGW-72B1.3
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
72中心の単一モードG652D G655 OPGWの頭上式の送電線の光学グラウンド ワイヤー |
繊維の計算: |
72F |
繊維: |
G.652D |
構造: |
鋼鉄管 |
適用: |
電力線コミュニケーション |
強さメンバー: |
アルミニウム覆われた鋼線 |
パッキング: |
鉄の木のドラム |
実用温度: |
-40 | +60 C |
製品名: |
72中心の単一モードG652D G655 OPGWの頭上式の送電線の光学グラウンド ワイヤー |
繊維の計算: |
72F |
繊維: |
G.652D |
構造: |
鋼鉄管 |
適用: |
電力線コミュニケーション |
強さメンバー: |
アルミニウム覆われた鋼線 |
パッキング: |
鉄の木のドラム |
実用温度: |
-40 | +60 C |

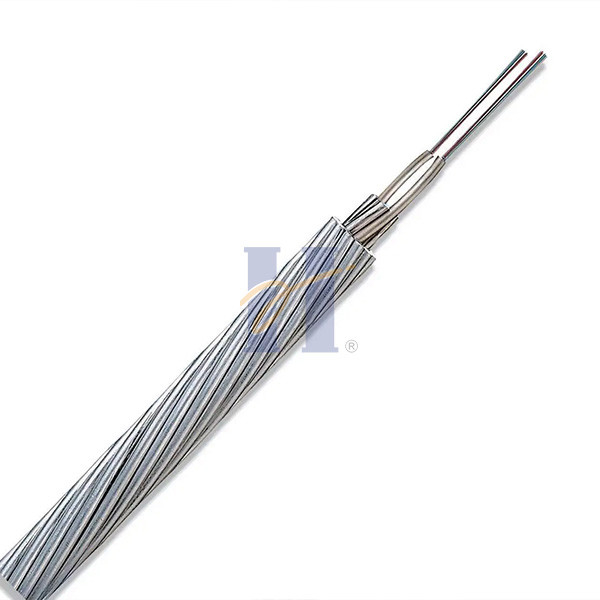

72中心の単一モードG652D G655 OPGWの頭上式の送電線の光学グラウンド ワイヤー
記述
Huiyuanは電気送電線はテレコミュニケーション道に理想的な通行権を提供したこと認識があったときにOPGWの開発そして進水のリーダーである。今日、Huiyuanはローカル及びグローバル市場の必要性を満たすために中国で置かれる設備との大きいOPGWプロダクト有価証券そして高い総合容量を自慢する。Huiyuanはまたケーブルと関連部品間の両立性を保障している間プロジェクトのネットワーク設計段階を簡単にする付属品ハードウェアの自身のラインを製造する。
技術仕様
| いいえ。 | 技術的なデータ | ||||||||
| 製品タイプ | 構造のタイプ | 最高。繊維 | ASワイヤーのセクション | 直径 | ケーブルの重量 | 率の引張強さ | 20℃DC | 短い時間の現在の容量 | |
| 計算 | （mm2） | （mm） | （kg/km） | （kN） | 抵抗 | （40-200℃ kA2.s） | |||
| （Ω/km） | |||||||||
| 1 | OPGW-48B1.3-90- [112;45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20ASの光学単位2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57;67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40ASの光学単位2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20ASの光学単位1/2.5 | |||||||||
ケーブルの構造
プロダクト塗布
1. 従来の盾ワイヤーの代りの送電線の電気事業による使用のため
2。既存の盾ワイヤーがOPGWと取り替えられる必要がある改装の適用のため
3。従来の盾ワイヤーの代りの新しい送電線のため
4.声、ビデオ、データ伝送
5. SCADAネットワーク
6.ダーク ファイバのリース
標準的なドラム長さ
2000m/drum及び4000m/drum
繊維の指定
| 特徴 | ある値 | 単位 | |||
| 幾何学的な特徴 | |||||
| クラッディングの直径 | 125.0±1.0 | µm | |||
| クラッディングの非環状 | ≤1.0 | % | |||
| コーティングの直径 | 245.0±10.0 | µm | |||
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | |||
| コーティングの非環状 | ≤6.0 | % | |||
| Core-cladding同心性の間違い | ≤0.8 | µm | |||
| 機械特徴 | |||||
| カール | ≥4 | m | |||
| 耐力 | ≥0.69 | GPa | |||
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N | ||
| ピーク値 | 1.3-8.9 | N | |||
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB | ||
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | |||
パッキング及び出荷
•標準的なケーブル ドラム
•標準的な一巻きの長さ:2/3km/reelは、他の長さまた利用できる
OPGWはANSI/AA 53-1981にまたは等しい合致する強い木鉄の巻き枠で堅くそして均一に傷つく。巻き枠は丈夫な木鉄の当て木と通常の船積み、操作を処理、貯蔵およびひもでつなぐの損傷からOPGWを防ぐために遅れる。
