プロダクト細部
起源の場所: 中国
ブランド名: HYOC
証明: ISO9001
モデル番号: OPGW-60
支払及び船積みの言葉
最小注文数量: 4KM
価格: 1000USD/KM to 3000USD/KM
パッケージの詳細: 鉄のドラム
受渡し時間: 30日
供給の能力: 1000KM/Month
電圧レベル: |
100kvへの1000kv |
繊維の計算: |
12fへの48f |
引張強さ: |
50KNへの200KN |
現在をショートさせなさい: |
200kA ²への20 s |
電圧レベル: |
100kvへの1000kv |
繊維の計算: |
12fへの48f |
引張強さ: |
50KNへの200KN |
現在をショートさせなさい: |
200kA ²への20 s |

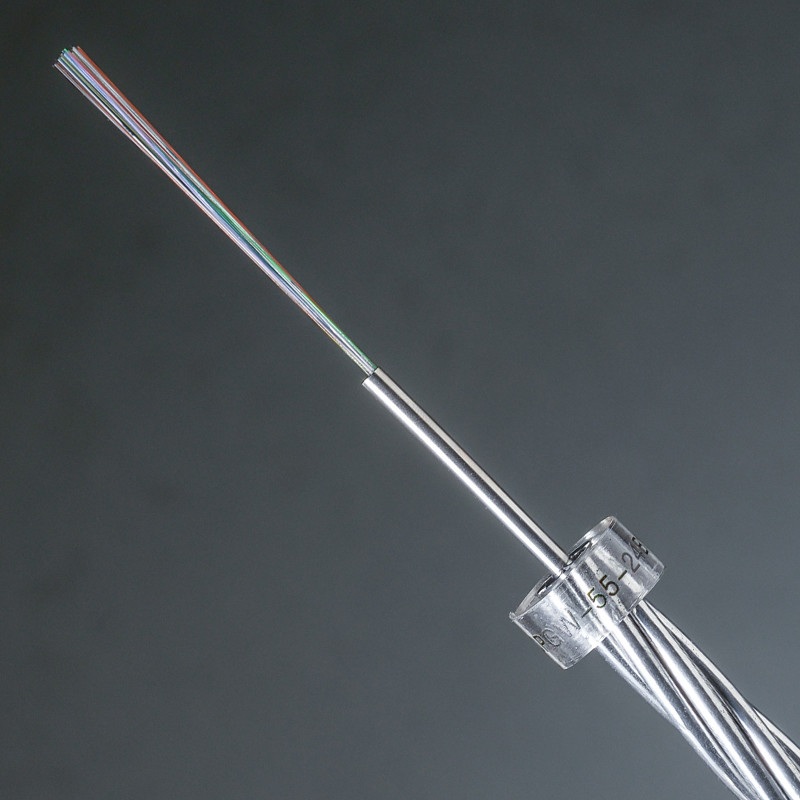

空気の頭上式の電力線ステンレス鋼の管の設計opgw繊維ケーブルの外の頭上式のグラウンド ワイヤーのacsワイヤー
記述:
HUIYUANのOPGW/OPPC （光ファイバーの合成の頭上式のグラウンド ワイヤー及び光学段階のコンダクター）の設計は信頼性が高く、強いステンレス鋼の管の技術に基づいている。ステンレス鋼の管はOPGW/OPPC （座礁させた管の設計）の最初の層で座礁したりまたはケーブル（中央管の設計）の中心に置かれる。
特徴:
中央緩い管のステンレス製の光ファイバーの単位および他のワイヤーは同時にねじれる
繊維はステンレス製の管のよりよく余分な長さを得ることができる
ケーブルの横断面の精密な設計はケーブルの電気特性、機械および物理的性質および熱安定性保障する
費用効果が大きい
良質
標準:
ITU-T G.650:単モード繊維の線形の、決定論の属性およびケーブルのための定義そしてテスト方法
ITU-T G.652:単モード光ファイバーおよびケーブルの特徴
IEC 60793-2-50 B1.3:クラスBの単一モード繊維のための部門別指定
IEEE 1138:電気事業の電力線の使用のための合成の繊維光学の頭上式のグラウンド ワイヤー（OPGW）の標準的な構造
ASTM B398:電気目的のAluminum-Alloy 6201-T81ワイヤーのための標準規格
ASTM B 415:ハード引かれたアルミニウムで被覆された鋼鉄コンダクターのための標準規格
ASTM B416:同心位置座礁させたアルミニウムで被覆された鋼鉄コンダクターのための指定
EIA/TIA-455:視覚繊維、ケーブル、トランスデューサー、装置および他の繊維光学の部品を接続し、終えるセンサーの標準的な試験手順
EIA 492A:光学導波管繊維のための一般的な指定
EIA 472A:外の空気の使用の繊維光学コミュニケーション ケーブルのための部門別指定
ケーブルの構造:
技術的詳細: （参照のための典型的なケーブルは次ある）
| 項目 | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| 光学管（mm）のいいえ/直径 | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| ALワイヤー（mm）のいいえ/直径 | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| ACSワイヤー（mm）のいいえ/直径 | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| ケーブルの直径（mm） | 10.5 | 12 | 13 | 14 | 15 |
| RTS （KN） | 75 | 45 | 53 | 64 | 80 |
| ケーブルの重量（kg） | 415 | 320 | 374 | 432 | 527 |
| DCの抵抗（20℃ W/km） | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| （Gpa）弾性係数 | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| 短絡容量（kaの² s） | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| 最高。操作の温度（℃） | 200 | 200 | 200 | 200 | 200 |
| 最高。繊維の計算 | 48 | 32 | 48 | 52 | 30 |
| 私達に詳細については連絡しなさい | |||||
繊維の細部（G652D）:
| 特徴 | ある値 | 単位 | ||
| モード分野直径 | 1310nm | 9.2±0.4 | µm | |
| 1550nm | 10.4±0.6 | µm | ||
| 減少係数 | 1310nm | ≤0.40 | dB/km | |
| 1550nm | ≤0.30 | dB/km | ||
| ゼロ分散の波長（λ0） | 1300から1324 | nm | ||
| 最高のゼロ分散斜面（S0max） | ≤0.092 | ps/（nm2·km） | ||
| 遮断波長（λcc） | ≤1260 | nm | ||
| クラッディングの直径 | 125.0±1.0 | µm | ||
| クラッディングの非環状 | ≤1.0 | % | ||
| コーティングの直径 | 245.0±10.0 | µm | ||
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | ||
| コーティングの非環状 | ≤6.0 | % | ||
| Core-cladding同心性の間違い | ≤0.8 | µm | ||
| カール | ≥4 | m | ||
| 耐力 | ≥0.69 | GPa | ||
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N | |
| ピーク値 | 1.3-8.9 | N | ||
| マクロ曲がる損失 | Ф60mmの100つの円 | 1550nm | ≤0.05 | dB |
| Ф32mmの1円 | 1550nm | ≤0.05 | dB | |
ドラム長さ
あなたの条件に従って
繊維色:（サポートによってカスタマイズされる色）
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 黒い | 黄色 | 紫色 | ピンク | 水 |
注目:
細部の条件はケーブル設計および価格計算のための私達に送られる必要がある。下の条件はなるである:
、送電線の電圧レベル
Bの繊維の計算
C、ケーブルの構造のデッサン及び直径
Dの引張強さ
Fの短絡容量
