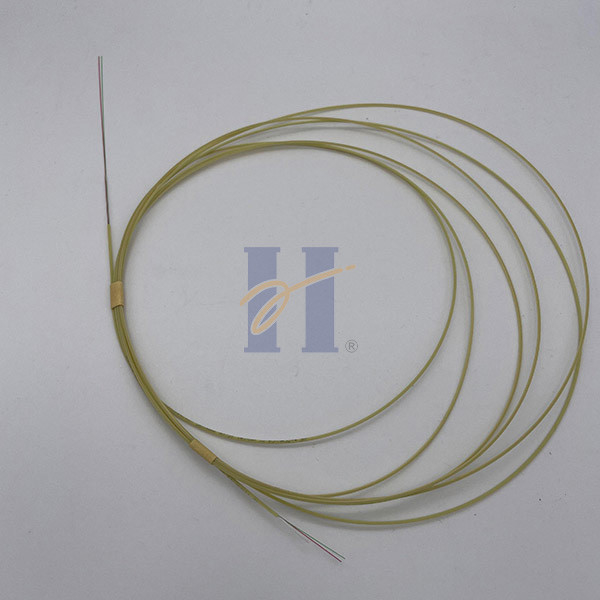

1KM吹く2中心FTTHの光ファイバケーブルの単一モードG657A1

プロダクト細部

起源の場所: 成都、中国

ブランド名: HUIYUAN

証明: ISO9001

モデル番号: EPFU-2B6A1-1.18mm

支払及び船積みの言葉

最小注文数量: 10km

価格: negotiable

パッケージの詳細: 木のドラム

受渡し時間: 5から20仕事日

支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、

供給の能力: 5000Km/Month

最もよい価格を得なさい
ハイライト:

1KM吹く2つの中心のftthケーブル

,

2つの中心のftthケーブルの単一モードG657A1

,

ftthの光ファイバケーブルG657A1

製品名:
1KMの吹く間隔2の中心EPFU繊維の単モードおよび多重モードの光ケーブル
繊維の計算:
2繊維
繊維:
単一モードG657A1
ケーブルの直径:
1.18mm
ケーブルの重量:
1kg/km
吹くMicroduct:
3/2.1mm及び5/3.5mm
膨らんだ間隔:
1キロメートル
適用:
家への繊維
製品名:
1KMの吹く間隔2の中心EPFU繊維の単モードおよび多重モードの光ケーブル
繊維の計算:
2繊維
繊維:
単一モードG657A1
ケーブルの直径:
1.18mm
ケーブルの重量:
1kg/km
吹くMicroduct:
3/2.1mm及び5/3.5mm
膨らんだ間隔:
1キロメートル
適用:
家への繊維
1KM吹く2中心FTTHの光ファイバケーブルの単一モードG657A1

1KMの吹く間隔2の中心EPFU繊維の単モードおよび多重モードの光ケーブル


記述

高められた性能繊維の単位(EPFU)は5/3.5mmのmicroductで吹くことのために設計されている。極度の小さいファイバー・バンドルは特別な設計されていたHDPEのジャケットによって空気吹く性能を高めるために製造される。それは膨らんだ繊維の塗布のためにとりわけ設計される。光ファイバーは外的な損傷から内部のアクリレイトおよび外のより堅いHDPEによって保護される。

技術仕様:

項目 指定
繊維の計算 2
光ファイバー G.657.A1
外装材料 ポリエチレン
減少(dB/km) 0.40 @1310nm及び0.30 @1550nm
最高。引張強さ 短い時間(n) W*G
最高。クラッシュの抵抗 短い時間(N/100mm) 100
Min.曲げ半径 動的 ケーブルの直径の20回
空電 ケーブルの直径の10回
温度較差 取付け(℃) -10 +40℃に
貯蔵(℃) -20 +60℃に
操作(℃) -20 +60℃に
空気吹くこと 装置:PR140の管:5/3.5mmのブロー圧力:≤8bar、
典型的な吹く長さ:1000m


ケーブル テスト

項目 細部
ケーブルの折り曲げ試験 テスト方法:IEC 60794-1-21-E11Bの調和
心棒の直径:65mm
周期の数:3つの周期
試験結果:1550nmの付加的な減少≤0.1dB。
テストの後外装の割れることおよび繊維の破損無し。
曲ること/繰り返された折り曲げ試験 テスト方法:IEC 60794-1-21の調和- E8/E6
重量の固まり:500g
曲がる直径:ケーブルの20のxの直径
影響率:≤ 2つの秒/周期
周期の数:20
試験結果:1550nmの付加的な減少≤0.1dB。
テストの後外装の割れることおよび繊維の破損無し。


繊維の指定:

モード分野直径 1310nm 8.6±0.6 µm
1550nm 9.8 ± 0.8 mm
減少係数 1310nm ≤0.40 dB/km
1550nm ≤0.30 dB/km
クラッディングの直径 125.0±1.0 µm
クラッディングの非環状 ≤1.0 %
コーティングの直径 245.0±10.0 µm
耐力 ≥0.69 GPa
マクロ曲がる損失 Ф20mmの1円 1550nm ≤0.75 dB
1625nm ≤1.5 dB
Ф30mmの10の円 1550nm ≤0.25 dB
1625nm ≤1.0 dB


ケーブルの構造:

1KM吹く2中心FTTHの光ファイバケーブルの単一モードG657A1 0
1. 繊維 2.樹脂 3.注入口繊維 4. HDPEのジャケット 5.溝

標準:

光ファイバーケーブルは標準より一般に会うか、または最も遅くよくする:
ITU-T G.657:光ファイバー曲がる損失の無感覚な単一モードおよびアクセス ネットワークのためのケーブルの特徴

IEC 60793-2-50 B1.3:クラスBの単一モード繊維のための部門別指定

IEC 60793-2-10 A1:部門A1のマルチモード・ファイバのための部門別指定

IEC 60794-1-2:光ファイバーケーブル、部1-2の一般的な指定基本的な光ケーブルの試験手順の概要の指導

IEC 60794-1-21:光ファイバーケーブル、部1-21の一般的な指定-基本的な光ケーブルの試験手順-機械テスト方法

標準的なドラム長さ(サポートcustomerized長さ)

2km/drum、4km/drum及び6km/drum

また必要性長さをドラムをたたくためにcustomerizeできた

繊維色:

いいえ。 1 2
赤い

また必要性繊維色をcustomerizeできた


ケーブルのテキストの印刷物:(サポートによってカスタマイズされるテキスト)

HUIYUAN膨らんだ繊維の単位2のG657A1 [ドラムいいえ] [日付月年] [メートル]

パッキングの細部:

ドラム長さ
(km/drum)

ドラム サイズ
(mm)

ギガワット
(kg/drum)

2 510*510*200 8
4 510*510*200 10
