プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: EPFU-4G657A1-PE1.15
支払及び船積みの言葉
最小注文数量: 10km
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
FTTxの空気膨らんだ繊維の設置4 G652D EPFUマイクロ光ファイバケーブル |
繊維の数: |
4F |
繊維のクラス: |
G.652D |
繊維のタイプ: |
単モード |
直径: |
1.15mm±0.05mm |
すべての誘電体: |
肯定 |
適用: |
FTTX |
吹くMicroduct: |
5/3mmのHDPE |
膨らんだ間隔: |
1000m |
製品名: |
FTTxの空気膨らんだ繊維の設置4 G652D EPFUマイクロ光ファイバケーブル |
繊維の数: |
4F |
繊維のクラス: |
G.652D |
繊維のタイプ: |
単モード |
直径: |
1.15mm±0.05mm |
すべての誘電体: |
肯定 |
適用: |
FTTX |
吹くMicroduct: |
5/3mmのHDPE |
膨らんだ間隔: |
1000m |

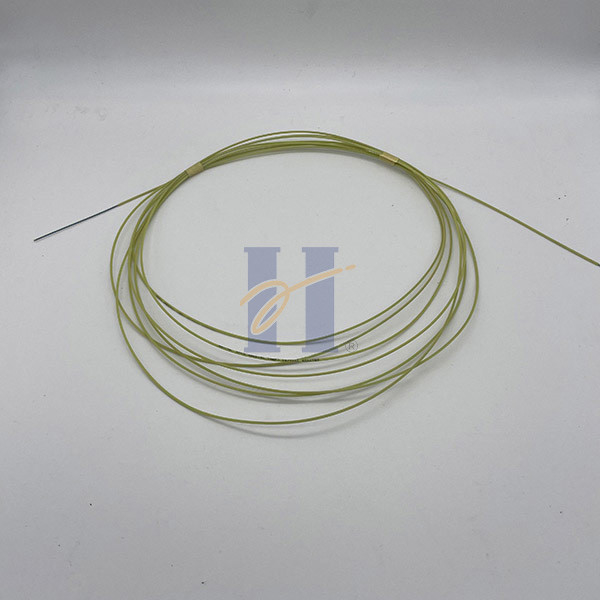

FTTxの空気膨らんだ繊維の設置4 G652D EPFUマイクロ光ファイバケーブル
記述
空気膨らんだ繊維は（ABFかEPFU） 1.15だけから2.1mmの直径が付いているかなり細い光ファイバーの単位である。極度の小さい直径の設計にもかかわらず、それぞれは膨らんだ繊維を持っている単モードおよびマルチモード・ファイバを含む2つから24の繊維の容量を、乾燥する。空気膨らんだ繊維はすべてのタイプの2 6mmまで内部の直径からのmicroductsに取付けることができる。それは家（FTTH）の取付けへの繊維の低下の関係のために特に適している。
技術仕様:
| 項目 | 価値 | |
| 光ファイバー | G652D | |
| 繊維のタイプ | 単一モード | |
| 繊維の数 | 4繊維 | |
| 外の外装材料 | ポリエチレン | |
| ケーブルのわずかな直径（±0.05mm） | 1.15mm | |
| およそケーブルで通信しなさい重量（kg/km）を | 1 | |
| 空気吹くこと | 装置:PR140の管:5/3.5mmのブロー圧力:≤10bar、 典型的な吹く長さ:1000m |
|
| 適当なmicroduct | 5/3.5mm | |
環境の性能
| テスト | テスト方法 | テスト変数 | 製品仕様書 |
| 水は浸る | IEC 60794-5 | 水の1000時間、18°C/22°C | 臨時雇用者周期の後のテスト テストの最中および後の£0.25 dB/kmの変更 |
| 温度周期 | IEC 60794-1-2-F1 （3つの周期） |
+20°C、– 20°C、+60°C | テストOM1の最中および後の減少の増分:≤0.25dB/km、OM2,3,4:≤0.40dB/km |
| 湿気がある熱周期 | IEC 60068-2-38 （10の周期） |
25°C、65°C、25°C、65°C、 25°C、-10°C、25°C |
テストの最中および後の減少の増分 ≤0.25dB/km |
繊維の指定:
| 特徴 | ある値 | 単位 | |
| クラッディングの直径 | 125.0±1.0 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10.0 | µm | |
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤6.0 | % | |
| Core-cladding同心性の間違い | ≤0.8 | µm | |
| カール | ≥4 | m | |
| 耐力 | ≥0.69 | GPa | |
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N |
| ピーク値 | 1.3-8.9 | N | |
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB |
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | |
ケーブルの構造:
1. 繊維 2.樹脂 3.注入口 4.溝 5. HDPEのジャケット
標準:
| ITU-T G.652.D | 単モード光ファイバーおよびケーブルの特徴 |
| ANSI/TIA/EIA 598-C | 光ファイバケーブルの色コーディング |
| IECの60794-1-2:2017 | 光ファイバケーブル-部1-2:基本一般的な指定- 光ケーブルの試験手順-大将の指導 |
| IECの60068-2-38:2009 | 環境テスト-部2-38:テスト-テストZ/AD: 合成の温度/湿気の循環テスト |
| RoHS | 迎合的な危険な物質の制限- |
標準的なドラム長さ
2km/pan、4km/pan及び6km/pan
繊維色:（サポートによってカスタマイズされる色）
| 色 | 1.blue | 2.orange | 3.green | 4.brown |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HUIYUAN FU 4 G652D [ドラムいいえ] [日付月年] [メートル]
パッキングの細部:
| 繊維の計算 |
長さ |
パッキングのサイズ |
総重量 |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
