プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: EPFU-4G652D-1.15
支払及び船積みの言葉
最小注文数量: 10km
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
空気膨らんだ光ファイバケーブル4の中心G652D EPFU膨らんだ繊維ケーブル |
繊維の計算: |
4コア |
繊維: |
G652D |
ケーブルの直径: |
1.15mm±0.03mm |
ケーブルの重量: |
1kg/km |
外装材料: |
すべての新しいHDPE |
適用: |
屋内使用のため、ネットワーク |
打撃の間隔: |
1000メートル |
製品名: |
空気膨らんだ光ファイバケーブル4の中心G652D EPFU膨らんだ繊維ケーブル |
繊維の計算: |
4コア |
繊維: |
G652D |
ケーブルの直径: |
1.15mm±0.03mm |
ケーブルの重量: |
1kg/km |
外装材料: |
すべての新しいHDPE |
適用: |
屋内使用のため、ネットワーク |
打撃の間隔: |
1000メートル |

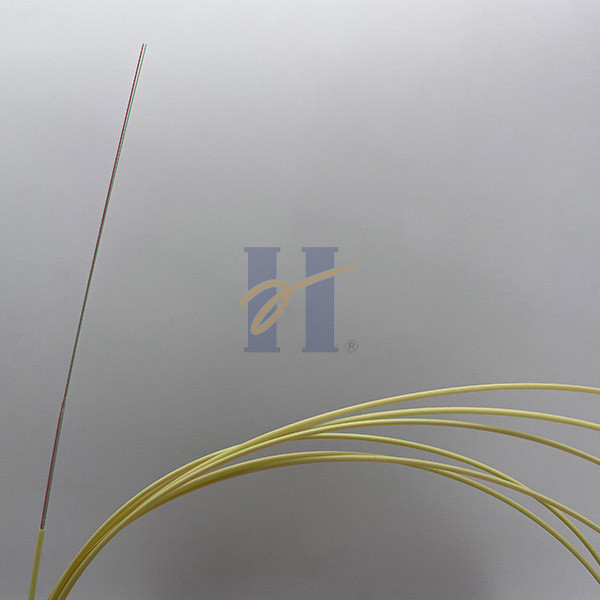

空気膨らんだ光ファイバケーブル4の中心G652D EPFU膨らんだ繊維ケーブル
記述
Huiyuanの空気膨らんだ繊維の単位（EPFU）ケーブルは内部の直径の3.5mmまでのmicroductsのためのマイクロcanalisationケーブルの系列である。それは誘電性極度の小さい直径、十分にすべての乾燥した、黄色いHDPEのジャケットが付いている軽量の構造光ファイバーケーブルである。ケーブル繊維はEIA/TIA-598の下でコードされる、またはあなた自身の色をカスタマイズできる。各ケーブルは柔らかいアクリレイトの層保護される24までの繊維を含んでいる。ケーブルは取付けのために空気吹くことによって設計されている。
技術仕様:
| 項目 | 価値 | |
| 光ファイバー | G652D | |
| 繊維のタイプ | 単一モード | |
| 繊維の数 | 4繊維 | |
| 外の外装材料 | ポリエチレン | |
| ケーブルのわずかな直径（±0.05mm） | 1.15mm | |
| およそケーブルで通信しなさい重量（kg/km）を | 1 | |
| 最高。引張強さ | 短い時間 | 9N |
| 温度較差 | 取付け | -10℃への+40℃ |
| 貯蔵 | -20℃への+60℃ | |
| 操作 | -20℃への+60℃ | |
吹くテスト:
| 繊維の計算 | 4F |
| 標準的な管 | 5.0/3.5 mm |
| 空気圧 | 10bar |
| 典型的な吹く間隔 | 1000のm |
| 典型的な吹く時間 | 20分 |
繊維の指定:
| 特徴 | 変数 | 単位 | |
| モード分野直径 | 1310nm | 9.2±0.4 | µm |
| 1550nm | 10.4の± 0.6 | mm | |
| 減少係数 | 1310nm | ≤0.40 | dB/km |
| 1550nm | ≤0.30 | dB/km | |
| クラッディングの直径 | 125.0±1.0 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10.0 | µm | |
| 耐力 | ≥0.69 | GPa | |
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N |
| ピーク値 | 1.3-8.9 | N | |
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB |
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | |
ケーブルの構造:
1. 光ファイバー 2.樹脂 3.注入口繊維 4.溝 5. HDPEの外装
標準:
| ITU-T G.652.D | 単モード光ファイバーおよびケーブルの特徴 |
| ANSI/TIA/EIA 598-C | 光ファイバケーブルの色コーディング |
| IECの60794-1-2:2017 | 光ファイバケーブル-部1-2:基本一般的な指定- 光ケーブルの試験手順-大将の指導 |
| IECの60068-2-38:2009 | 環境テスト-部2-38:テスト-テストZ/AD: 合成の温度/湿気の循環テスト |
| IECの60794-5:2014 | 光ファイバケーブル-部5:部門別指定- 吹くことによって取付けのためにケーブルで通信するMicroduct |
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
またカスタマイズされたドラム長さを受け入れなさい
繊維色:（サポートによってカスタマイズされる色）
| いいえ。 | 1 | 2 | 3 | 4 |
| 色 | 青 | オレンジ | 緑 | ブラウン |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC EPFU 4 G652D [[月年]ドラムNO] [メートルの印]
パッキングの細部:
| 繊維の計算 |
長さ （m/drum） |
パッキングのサイズ （mm） |
総重量 （kg/drum） |
| 4つの繊維 | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
