プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: MINI-24G657A1
支払及び船積みの言葉
最小注文数量: 10km
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
光ファイバケーブルFTTHの光ファイバケーブル繊維ワイヤーで吹く24の繊維G657A1 |
繊維の計算: |
24F |
繊維のタイプ: |
G.657.A1 |
ケーブルの直径: |
2.8mm±0.05mm |
外の外装: |
高密度ポリエチレン |
外装色: |
緑かcustomerized |
タイプの取付け: |
空気ジェット機で行くこと |
保管温度: |
-30℃への+50℃ |
製品名: |
光ファイバケーブルFTTHの光ファイバケーブル繊維ワイヤーで吹く24の繊維G657A1 |
繊維の計算: |
24F |
繊維のタイプ: |
G.657.A1 |
ケーブルの直径: |
2.8mm±0.05mm |
外の外装: |
高密度ポリエチレン |
外装色: |
緑かcustomerized |
タイプの取付け: |
空気ジェット機で行くこと |
保管温度: |
-30℃への+50℃ |
光ファイバケーブルFTTHの光ファイバケーブル繊維ワイヤーで吹く24の繊維G657A1
適用
FTTHの光ファイバケーブルはFTTHネットワークで配分の区分のドロップ・ケーブルとして使用し、吹く空気によって契約者のための接点とブランチ・ポイントを接続するために置くことができる。ケーブルはバックボーン・ネットワーク、首都圏ネットワークおよびアクセス ネットワークでまた適当である。
技術仕様:
| ケーブルP/N | MINI-24-2.8 |
| 繊維の数 | 24 |
| ジャケットの厚さ | わずかな値:0.20mm |
| ケーブルの直径 | 2.8±0.1mm |
| ケーブルの重量 | 7.0kg/km |
| Min.曲げ半径 静的/動的 |
10 / 20のxケーブルの直径 |
| 保管温度 | -30 +50℃に |
| 設置温度 | -10 +40℃に |
| 操作の温度 | -20 +50℃に |
| ケーブルの生命 | 25年 |
繊維の指定:
| 単一モード繊維 | 9/125um OS2 G.657A1 |
| 色彩分散 | |
| @1285-1330nm ps/（nm.km） | - |
| @1550nm ps/（nm.km） | - |
| 減少-ケーブル | |
| 最高。@1310nm （dB/km） | 0.35 |
| 最高。@1550nm （dB/km） | 0.24 |
| 最高。@1625nm （dB/km） | 0.26 |
| ケーブルの遮断波長（λcc） （um） | ≤1260 |
| モード分野直径 | |
| @1310nm （um） | 8.6-9.3 |
| @1550nm （um） | 9.5-10.5 |
| クラッディングの直径 | 125.0±0.7 |
| 覆われた非環状 | ≤1% |
| コーティングのdiamter （um） | 235-245 |
| 中心/覆われた同心性の間違い（um） | ≤0.5 |
| コーティング/覆われた同心性の間違い（um） | ≤12 |
| ゼロ分散の波長（λ0） （nm） | 1302-1322 |
| グループr.i. | |
| @1310nm | 1.467 |
| @1550nm | 1.468 |

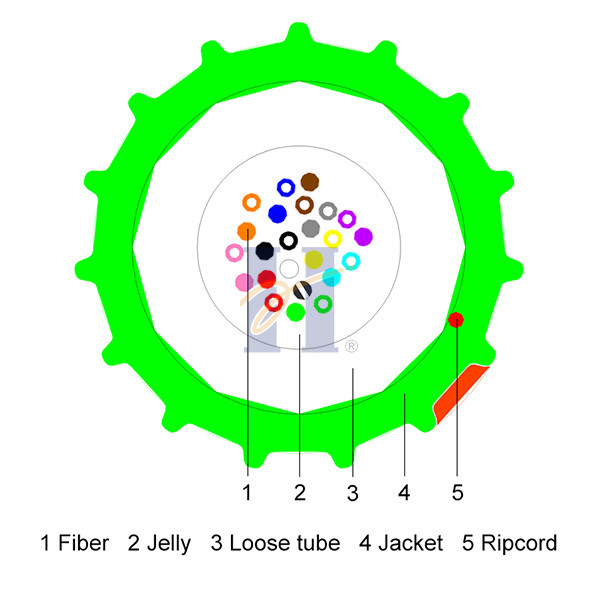

ケーブルの構造:
1. HDPEの外装 2.繊維 3.ゼリー 4.緩い管 5. Ripcord
機械および環境の特徴
| 項目 | 試験方法 | 試験結果 | ある値 | |
| 張力性能 | IEC 60794-1-21-E1 | 光ファイバーの緊張 | 付加的な減少 | 最高。引張強さ=短期正当なtension≈2× （長期正当な張力） |
| 短期:≤0.3% 長期:≤0.1% |
短期:Δaの<0> 長期:Δa≤0.03 dB | |||
| クラッシュ | IEC 60794-1-21-E3 | 短期:Δaの<0>
長期:Δa≤0.03 dB 外の外装に目に見えるひびがない。 |
短期押しつぶす力= 600N 長期押しつぶす力= 300N |
|
| ケーブル・ベンド | IEC 60794-1-21-E11A | テストの後で、光ファイバーは壊れない 外の外装に目に見えるひびがない。 |
R:20のxケーブルの直径 |
|
| すべての光学テストは1550 nmで進んだ | ||||
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色:（サポートによってカスタマイズされる色）
| 1青い | 13青い |
| 2オレンジ | 14オレンジ |
| 3緑 | 15緑 |
| 4ブラウン | 16ブラウン |
| 5灰色 | 17灰色 |
| 6白い | 18白い |
| 7赤い | 19赤い |
| 8黒い | 20黒い |
| 9黄色い | 21黄色い |
| 10バイオレット | 22バイオレット |
| 11ピンク | 23ピンク |
| 12水 | 24水 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HUIYUAN GCYFXTY 24 G652D [[月年]ドラムNO] [メートルの印]
順序情報
| 繊維の数 | 繊維のクラス | 部分名 |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80MM |
