プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: OPGW-12B1.3
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
12の中心の架空送電線のステンレス鋼OPGWの光学グラウンド ワイヤーの光ファイバケーブル |
繊維の計算: |
12F |
繊維のタイプ: |
単モード |
構造: |
ステンレス鋼の管 |
ゼリー: |
ゲルはまたはゲル自由に満ちた |
適用: |
架空送電線 |
強さメンバー: |
鋼線 |
パッキング: |
鉄木のドラム |
製品名: |
12の中心の架空送電線のステンレス鋼OPGWの光学グラウンド ワイヤーの光ファイバケーブル |
繊維の計算: |
12F |
繊維のタイプ: |
単モード |
構造: |
ステンレス鋼の管 |
ゼリー: |
ゲルはまたはゲル自由に満ちた |
適用: |
架空送電線 |
強さメンバー: |
鋼線 |
パッキング: |
鉄木のドラム |

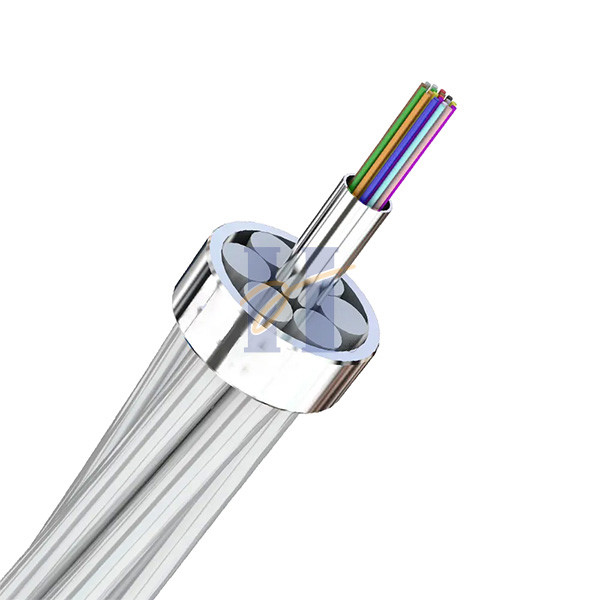

12の中心の架空送電線のステンレス鋼OPGWの光学グラウンド ワイヤーの光ファイバケーブル
記述
光ファイバーの合成物の頭上式のグラウンド ワイヤー（OPGW）は光ファイバーを含んでいる頭上にグラウンド ワイヤーである。それに頭上式のグラウンド ワイヤーおよび光通信のような多数機能がある。それは110KV、220KV、500KV、750KVおよび新しい頭上式の高圧輸送システムの通信回線のために主に使用される。またそれが古い頭上式の高圧輸送システムの既存の地上ラインを使用することができ、光通信ラインを加え、短い時間の流れを取り替えたりそして反電光保護を提供するのに送信し。他の構造は要求あり次第カスタマイズすることができる。
技術仕様
| 項目 | 技術的なデータ | ||
| 座礁させる | 中心、層1の層2 | ||
| 方向の座礁 | 外の層は右である | ||
| ケーブルの直径（体言） | 14.0mm | ||
| ケーブルの重量（およそ） | 688.3kg/km | ||
| 支持の横断面 | ワイヤーとして | 104.7mm2 | |
| 評価される引張強さ（RTS） | 111.6kN | ||
| （E係数）弾性係数 | 149.5N /mm2 | ||
| 熱延長係数 | 13.4×10-6/K | ||
| 最高の働く圧力（40%RTS） | 44.64kN | ||
| 毎日の圧力（EDS） （16~25%RTS） | 17.86~27.9kN | ||
| 20℃のDCの抵抗 | 0.667ohm/km | ||
| 短い時間の流れ（1s、20℃~200℃） | 8.77kA | ||
| 短い時間の現在の容量（I2t） | 77.0kA ² s | ||
| 最低の曲げ半径 | 取付け | ケーブルの直径の30回 | |
| 操作 | ケーブルの直径の15回 | ||
| 温度較差 | 取付け | -20℃~+60℃ | |
| 貯蔵及び船積み | -40℃~+70℃ | ||
| 操作 | -40℃~+70℃ | ||
ケーブルの構造:
特徴
疎水性ゲルで満ちているステンレス鋼の管は光ファイバーの保護そしてサポートを提供する
よい抗張性能
小さい直径、タワーへの軽量、低く付加的な負荷
easliy作るべき光学単位の適切な繊維の余分な長さ
輸送/保管温度:-40℃への+65℃
標準的なドラム長さ
2000m/drum、4000m/drum
繊維の指定
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| 減少 | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| （+20℃） | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 帯域幅（A）クラス | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 開口数 | 0.200±0.015NA | 0.275±0.015NA | |||
| ケーブルの遮断波長のλcc | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are tradning会社か製造業者か。
私達は空気膨らんだケーブル、OPGW及びADSSの研究、開発および生産を30年の経験の製造業者、私達専門にするである。
Q2.About質か。
私達100%テスト配達の前の私達のケーブル。
価格の確認の後で、試供品が私達の質を点検することができるように要求できる。
Q3.Can小さい順序を受け入れるためか。
はい、小さい順序は利用できる。私達はビジネスは小さい順序から常にあることを私達が知っているように、私達の顧客の新しいプロジェクトを支える。
Q4.Whatはあなたの受渡し時間であるか。
通常3-7days仕事日について、それは順序の量によって主に決まる。
しかしplsは私達があなたの支払の後であなたの商品をできるだけ早く整理すること保証される。
Q5.Canカスタマイズされたプロダクトおよびロゴを供給するためか。
はい、私達はOEMサービスを歓迎する。私達はプロダクトであなたのロゴを印刷してもいい。
