プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GCYFT4-48G652D
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
空気膨らんだマイクロ ケーブルの屋外の取付ける光ファイバケーブルを座礁させる48F G652Dの層 |
繊維の計算: |
48Fibre |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
5.3MM |
外の外装: |
ポリアミド |
適用: |
FTTX |
取付け: |
Microductの吹くこと |
膨らんだ間隔: |
1500m |
製品名: |
空気膨らんだマイクロ ケーブルの屋外の取付ける光ファイバケーブルを座礁させる48F G652Dの層 |
繊維の計算: |
48Fibre |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
5.3MM |
外の外装: |
ポリアミド |
適用: |
FTTX |
取付け: |
Microductの吹くこと |
膨らんだ間隔: |
1500m |
空気膨らんだマイクロ ケーブルの屋外の取付ける光ファイバケーブルを座礁させる48F G652Dの層
記述
Huiyuanの費用効果が大きい光ファイバーのマイクロ ケーブルの系列は取付けのために乾燥するmicroductsに吹かれて設計されている。Microductの技術は必要とされるに応じて繊維の配置によって請求あり次第育つことができるあなたのネットワークを改善する費用効果が大きい、技術に適する方法を提供する。この技術は混雑させた区域でまた共通、管スペースが非常に限られている地下鉄の塗布のようなである。これらのケーブル設計は密集し、軽量で、小さいケーブルの直径で利用できる繊維の計算を最大にするために高い繊維密度を含んでいる。
座礁させた緩い管の設計は5.3mmから9.4mmをから変える外の直径との計算288までで利用できる。座礁させた緩い管ケーブルは容易の中間スパンのアクセス提供する。
技術仕様:
| P/N | MICRO-48 | |
| 繊維の計算 | 48 | |
| 緩い管の計算 | 4 | |
| 注入口の計算 | 2 | |
| 管ごとの繊維 | 12 | |
| わずかな直径 | 5.3±0.1 mm | |
| 重量 | 27 kg/km | |
| Min.曲げ半径-空電 | 12*cable直径 | |
| Min.曲げ半径-原動力 | 20*cable直径 | |
| ケーブル繊維の減少 | 0.35dB/km @1310nm、0.22dB/km @1550nm | |
| 温度 | 70℃の+40℃の+70℃への操作-40への取付け-10への貯蔵-40 | |
| ケーブルの生命 | 30年 | |
繊維の指定:
| 特徴 | ある値 | |
| モード分野直径 | 1310nm | 9.2±0.4µm |
| 1550nm | 10.4の± 0.6mm | |
| 減少係数 | 1310nm | ≤0.40dB/km |
| 1550nm | ≤0.30dB/km | |
| クラッディングの直径 | 125.0±1.0µm | |
| クラッディングの非環状 | ≤1.0% | |
| コーティングの直径 | 245.0±10.0µm | |
| コーティング クラッディングの同心性の間違い | ≤12.0µm | |
| コーティングの非環状 | ≤6.0% | |
| Core-cladding同心性の間違い | ≤0.8µm | |
| カール | ≥4m | |
| 耐力 | ≥0.69GPa | |

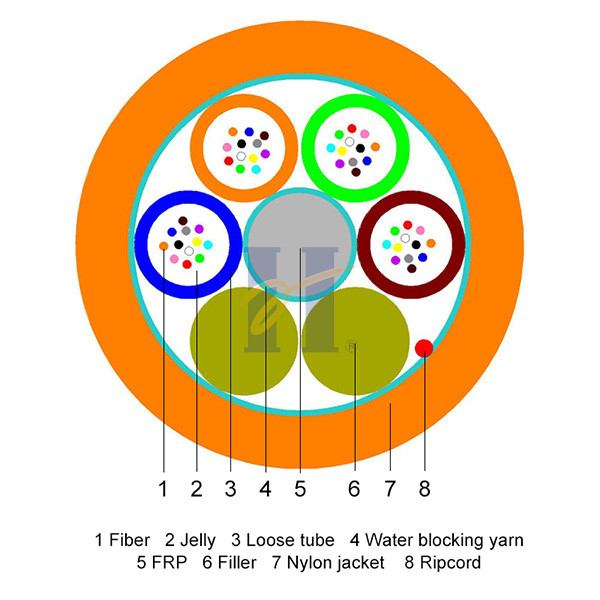

ケーブルの構造:
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色
| 繊維No.1:赤い |
| 繊維No.2:緑 |
| 繊維No.3:青 |
| 繊維No.4:黄色 |
| 繊維No.5:白い |
| 繊維No.6:灰色 |
| 繊維No.7:ブラウン |
| 繊維No.8:バイオレット |
| 繊維No.9:水 |
| 繊維No.10:黒い |
| 繊維No.11:オレンジ |
| 繊維No.12:ピンク |
緩い管色
| 緩い管No.1:赤い |
| 緩い管No.2:緑 |
| 緩い管No.3:青 |
| 緩い管No.4:黄色 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GCYFT4 48 G652D [[月年]ドラムNO] [メートルの印]
パッキングの細部
| 繊維の計算 | ドラム長さ | ドラム サイズ | パッキングのサイズ | 総重量 |
| （m） | Φ×W （mm） | L×Wの×H （mm） | （kg） | |
| 48F | 2000年 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
