プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GYCFT4-192G652D
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
192 G652D Microductによってエア吹かれるケーブルの空気膨らんだマイクロ ケーブルの単一のジャケットどれも装甲Kabel |
繊維の計算: |
192F |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
7.8mm±0.2mm |
外のジャケット: |
PA12 |
適用: |
吹く空気 |
Microductのサイズ: |
14.00/12.00mm |
吹く間隔: |
1800メートル |
製品名: |
192 G652D Microductによってエア吹かれるケーブルの空気膨らんだマイクロ ケーブルの単一のジャケットどれも装甲Kabel |
繊維の計算: |
192F |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
7.8mm±0.2mm |
外のジャケット: |
PA12 |
適用: |
吹く空気 |
Microductのサイズ: |
14.00/12.00mm |
吹く間隔: |
1800メートル |
192 G652D Microductによってエア吹かれるケーブルの空気膨らんだマイクロ ケーブルの単一のジャケットどれも装甲Kabel
記述
Huiyuanの空気膨らんだケーブル シリーズはmicroductsのエア吹かれた取付けにとって理想的、既存のmicroductのブランドのために設計され、テストされてである。72以下の繊維の計算の場合には5.3mmからの288の繊維の計算の場合には9.4mmへのODsの範囲。GCYFT4-192の単一モード、9/125、G.652.DはGR-20と証明したガラスを製造される。12から288まで繊維の計算で利用できる、ケーブルは20,000feetへの14,000の巻き枠で販売される。ケーブルはmicroducts内の少なくともほとんどの場合移動するように5,000フィート設計され、製造される。
技術仕様
| P/N | GCYF4-192 | |
| 繊維の計算 | 192 | |
| 緩い管の計算 | 6+10 | |
| 注入口の計算 | 0+2 | |
| 管ごとの繊維 | 12 | |
| 方法を妨げる水 | FRPまたはPEのライニング | ヤーンを妨げる水 |
| ケーブルの中心 | ケブラーを妨げる水 | |
| ナイロン ジャケットの厚さ | 体言:0.45mmの平均:0.40mm、最低:0.35mm | |
| わずかな直径 | 7.8±0.2 mm | |
| 重量 | 55 kg/km | |
| 最高。引張強さ | 500N | |
| 最高。抵抗を押しつぶすこと | 800N/100mm | |
繊維の指定
| 特徴 | ある値 | 単位 |
| モード分野直径 | 9.2±0.4 | µm |
| 10.4の± 0.6 | mm | |
| 減少係数 | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| ゼロ分散の波長（λ0） | 1300から1324 | nm |
| 最高のゼロ分散斜面（S0max） | ≤0.092 | ps/（nm2·km） |
| 遮断波長（λcc） | ≤1260 | nm |
| 分散係数 | ≤3.5 | ps/（nm·km） |
| ≤18 | ps/（nm·km） | |
| （Neff）有効なグループの屈折率 | 1.466 | - |
| 1.467 | - | |
| カール | ≥4 | m |
| 耐力 | ≥0.69 | GPa |
| コーティングのストリップ力 | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| マクロ曲がる損失 | ≤0.05 | dB |
| ≤0.05 | dB |

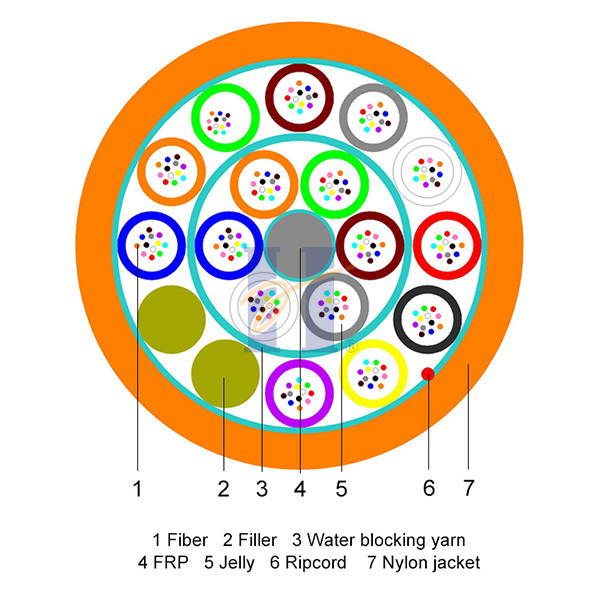

ケーブルの構造:
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色
| 繊維No.1:赤い |
| 繊維No.2:緑 |
| 繊維No.3:青 |
| 繊維No.4:黄色 |
| 繊維No.5:白い |
| 繊維No.6:灰色 |
| 繊維No.7:ブラウン |
| 繊維No.8:バイオレット |
| 繊維No.9:水 |
| 繊維No.10:黒い |
| 繊維No.11:オレンジ |
| 繊維No.12:ピンク |
緩い管色
| 緩い管No.1:赤い | 緩い管No.13:赤い |
| 緩い管No.2:緑 | 緩い管No.14:緑 |
| 緩い管No.3:青 | 緩い管No.15:青 |
| 緩い管No.4:黄色 | 緩い管No.16:黄色 |
| 緩い管No.5:白い | |
| 緩い管No.6:灰色 | |
| 緩い管No.7:ブラウン | |
| 緩い管No.8:バイオレット | |
| 緩い管No.9:水 | |
| 緩い管No.10:黒い | |
| 緩い管No.11:オレンジ | |
| 緩い管No.12:ピンク |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GYCF4 192 G652D [[月年]ドラムNO] [メートルの印]
パッキングの細部
| 繊維の計算 | ドラム長さ （m） | ドラム サイズ Φ×W （mm） | パッキングのサイズ L*W*H （mm） | 総重量 （kg） |
| 192の繊維 | 2000年 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
機械工の性能
| 項目 | 試験方法 | 試験結果 | ある値 |
| 張力性能 | IEC 60794-1-21-E1 | 短期:ΔaLongの<0>言葉:Δa≤0.03 dB | 短期:技術索引を見なさい 長期=短期0.5 |
| クラッシュ | IEC 60794-1-21-E3 | 短期:ΔaLongの<0>言葉:Δa≤0.03 dB; 外の外装に目に見えるひびがない。 | 短期 力を押しつぶす= 800 N 長期 力を押しつぶす= 400 N |
| 繰り返された曲がること | IEC 60794-1-21-E6 | テストの後、Δa≤0.03 dB; 外の外装に目に見えるひびがない。 | R=20*cableの直径 曲がる負荷= 50N 曲がる時= 30 |
| ねじり | IEC 60794-1-21-E7 | テストの後、Δa≤0.03 dB; 外の外装に目に見えるひびがない。 | ねじりの角度= ±180º ねじりの負荷= 50N ねじりの時間=10 |
| ケーブル・ベンド | IEC 60794-1-21-E11A | テストの後で、光ファイバーは壊すことができない; 外の外装に目に見えるひびがない。 | R=20*cableの直径 10の回転 サイクル時間= 5 |
| すべての光学テストは1550 nmで進んだ | |||
