プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GYCFT4-216G652D
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
光ファイバケーブルの空気膨らんだマイクロ ケーブルのゲルに満ちた座礁ケーブルで吹く216 G652D |
繊維の計算: |
216F |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
7.8mm±0.2mm |
外の外装: |
ナイロン |
引張強さ: |
500N |
Microductのサイズ: |
14/12mm |
吹く間隔: |
1500メートル |
製品名: |
光ファイバケーブルの空気膨らんだマイクロ ケーブルのゲルに満ちた座礁ケーブルで吹く216 G652D |
繊維の計算: |
216F |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
7.8mm±0.2mm |
外の外装: |
ナイロン |
引張強さ: |
500N |
Microductのサイズ: |
14/12mm |
吹く間隔: |
1500メートル |
光ファイバケーブルの空気膨らんだマイクロ ケーブルのゲルに満ちた座礁ケーブルで吹く216 G652D
記述
空気添加物が付いている膨らんだマイクロ ケーブルのPEの単一のジャケットは抵抗力があるの、耐久および紫外線放射に対して優秀な保護、菌類、摩耗および他の環境要因を提供するケーブルを除去すること容易作る。緩い管の砂1のripcordのためのSZ座礁させた方法速く、容易な中間スパンのアクセスを保障するため。誘電性の中央強さメンバーは結合か基づいていることを要求しない。つなぎとして使用されるaramidヤーンを妨げ、保護を水浸透に対して提供し、そして引張強さを加えるヤーンの砂水を妨げる内部および外的な水。
技術仕様
| P/N | MICRO-192 | |
| 繊維の計算 | 192 | |
| 緩い管の計算 | 6+10 | |
| 注入口の計算 | 0+2 | |
| 管ごとの繊維 | 12 | |
| わずかな直径 | 7.8±0.2 mm | |
| 重量 | 55 kg/km | |
| 最少曲げ半径-空電 | 12*cable直径 | |
| Min.曲げ半径-原動力 | 20*cable直径 | |
| ケーブル繊維の減少（G.652D） | 0.35dB/km @1310nm、0.22dB/km @1550nm | |
| 温度 | 70℃の+40℃の+70℃への操作-40への取付け-10への貯蔵-40 | |
| ケーブルの生命 | 30年 | |
繊維の指定
| 特徴 | ある値 | |
| モード分野直径 | 1310nm | 9.2±0.4µm |
| 1550nm | 10.4の± 0.6mm | |
| 減少係数 | 1310nm | ≤0.40dB/km |
| 1550nm | ≤0.30dB/km | |
| ゼロ分散の波長（λ0） | 1324nmへの1300 | |
| 最高のゼロ分散斜面（S0max） | ≤0.092ps/（nm2·km） | |
| 遮断波長（λcc） | ≤1260nm | |
| 分散係数 | 1285~1330nm | ≤3.5ps/（nm·km） |
| 1550nm | ≤18ps/（nm·km） | |
| （Neff）有効なグループの屈折率 | 1310nm | 1.466 |
| 1550nm | 1.467 | |
| カール | ≥4m | |
| 耐力 | ≥0.69GPa | |
| コーティングのストリップ力 | 平均値 | 1.0-5.0N |
| ピーク値 | 1.3-8.9N | |
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05dB |
| Ф32mmの1550nmの1円、 | ≤0.05dB | |

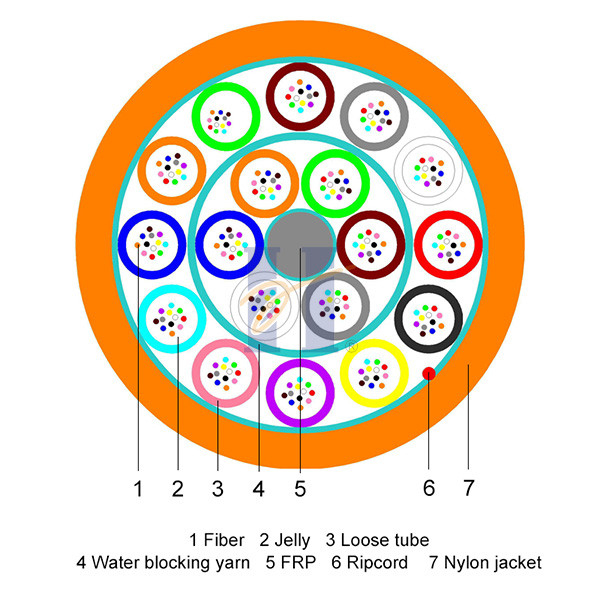

ケーブルの構造:
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
吹く性能
| 吹く用具 | 典型的な吹く長さ | ||
| PLUMETTAZ:PR-140、MiniJet-400等。 空気圧:15棒 |
繊維の計算 | タイプ12.0/10.0mmを導管で送りなさい | タイプ14.0/12.0mmを導管で送りなさい |
| 216Fibersへの192 | 1500m | / | |
| 288の繊維 | / | 1500m | |
繊維色
| 繊維1:青 |
| 繊維2:オレンジ |
| 繊維3:緑 |
| 繊維4:ブラウン |
| 繊維5:灰色 |
| 繊維6:白い |
| 繊維7:赤い |
| 繊維8:黒い |
| 繊維9:黄色 |
| 繊維10:バイオレット |
| 繊維11:ピンク |
| 繊維12:水 |
緩い管色
| 内部の層 | 外の層 |
| 管1を緩めなさい:青 | 管7を緩めなさい:青 |
| 管2を緩めなさい:オレンジ | 管8を緩めなさい:オレンジ |
| 管3を緩めなさい:緑 | 管9を緩めなさい:緑 |
| 管4を緩めなさい:ブラウン | 管10を緩めなさい:ブラウン |
| 管5を緩めなさい:灰色 | 管11を緩めなさい:灰色 |
| 管6を緩めなさい:白い | 管12を緩めなさい:白い |
| 管13を緩めなさい:赤い | |
| 管14を緩めなさい:黒い | |
| 管15を緩めなさい:黄色 | |
| 管16を緩めなさい:バイオレット | |
| 管17を緩めなさい:ピンク | |
| 管18を緩めなさい:水 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GYCF4 216 G652D [[月年]ドラムNO] [メートルの印]
パッキングの細部
| 繊維の計算 | ドラム長さ （m） |
ドラム サイズ Φ×W （mm） |
パッキングのサイズ L*W*H （mm） |
総重量 （kg） |
| 216の繊維 | 2000年 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
