プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GCYFT4-192G657A1
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
192 G657A1マイクロ光ファイバケーブルの空気吹く空気膨らんだマイクロ ケーブルGCYF4-192 Kabel |
繊維の計算: |
192繊維 |
繊維のタイプ: |
G657A1 |
直径（±0.3mm）: |
7.8mm |
ケーブルの重量: |
52kg/km |
ジャケット色: |
オレンジ |
適用: |
FTTH |
吹く間隔: |
1500m |
製品名: |
192 G657A1マイクロ光ファイバケーブルの空気吹く空気膨らんだマイクロ ケーブルGCYF4-192 Kabel |
繊維の計算: |
192繊維 |
繊維のタイプ: |
G657A1 |
直径（±0.3mm）: |
7.8mm |
ケーブルの重量: |
52kg/km |
ジャケット色: |
オレンジ |
適用: |
FTTH |
吹く間隔: |
1500m |
192 G657A1マイクロ光ファイバケーブルの空気吹く空気膨らんだマイクロ ケーブルGCYF4-192 Kabel
記述
空気膨らんだマイクロ ケーブルの小さい外の直径とのゲルに満ちた全誘電体の設計は、それをmicroductの塗布にとって理想的にさせ、配置の費用を下げ、取付けのための空気膨らんだ繊維方法の使用法を許可する。繊維の計算に従って8つのmmから16のmmまで、及ぶ内部の直径が付いているmicroductsのために設計されている。
緩い管はPBTから条件の広い範囲の下で大きい機械特性を提供する成り、ゲルを妨げる水で満ちている。
技術仕様
| P/N | MICRO-192 | |
| 繊維の計算 | 192 | |
| 緩い管の計算 | 6+10 | |
| 注入口の計算 | 0+2 | |
| 管ごとの繊維 | 12 | |
| わずかな直径 | 7.8±0.2 mm | |
| 重量 | 55 kg/km | |
| 最少曲げ半径-空電 | 12*cable直径 | |
| Min.曲げ半径-原動力 | 20*cable直径 | |
| ケーブル繊維の減少（G.652D） | 0.35dB/km @1310nm、0.22dB/km @1550nm | |
| 温度 | 70℃の+40℃の+70℃への操作-40への取付け-10への貯蔵-40 | |
| ケーブルの生命 | 30年 | |
繊維の指定
| 特徴 | 価値 |
| 光学特徴 | |
| モード分野直径 | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| 減少係数 | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| ゼロ分散の波長（λ0） | 1300nmへの1324nm |
| 最高のゼロ分散斜面（S0max） | ≤0.092ps/（nm2·km） |
| 遮断波長（λcc） | ≤1260nm |
| （Neff）有効なグループの屈折率 | 1.466 @1310nm |
| 1.467 @1550nm | |
| 機械特徴 | |
| カール | ≥4m |
| 耐力 | ≥0.69GPa |
| コーティングのストリップ力 | 1.0-5.0N平均値 |
| 1.3-8.9Nピーク値 | |
| マクロ曲がる損失 | ≤0.75dB @1550nm、Ф20mmの1円 |
| ≤1.5dB @1625nm、Ф20mmの1円 | |
| ≤0.25dB @1550nm、Ф30mmの10の円 | |
| ≤1.0dB @1625nm、Ф30mmの10の円 | |

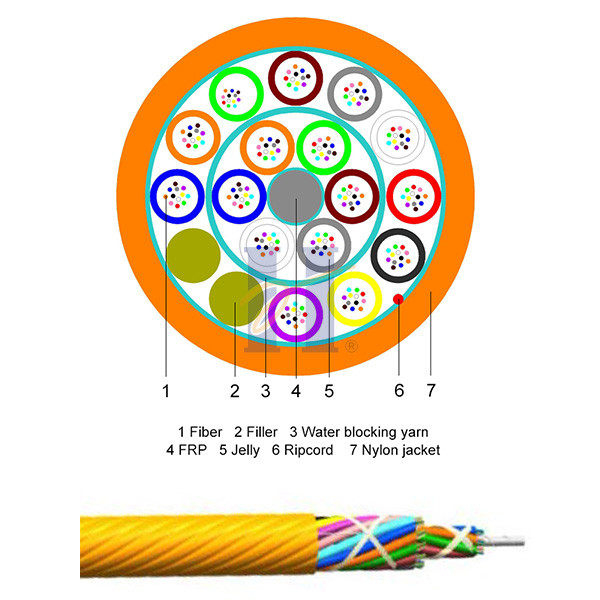

ケーブルの構造:
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色
| 繊維#1:赤い |
| 繊維#2:緑 |
| 繊維#3:青 |
| 繊維#4:黄色 |
| 繊維#5:白い |
| 繊維#6:灰色 |
| 繊維#7:ブラウン |
| 繊維#8:バイオレット |
| 繊維#9:水 |
| 繊維#10:黒い |
| 繊維#11:オレンジ |
| 繊維#12:ピンク |
緩い管色
| 緩い管#1:赤い | 緩い管#9:水 |
| 緩い管#2:緑 | 緩い管#10:黒い |
| 緩い管#3:青 | 緩い管#11:オレンジ |
| 緩い管#4:黄色 | 緩い管#12:ピンク |
| 緩い管#5:白い | 緩い管#13:赤い |
| 緩い管#6:灰色 | 緩い管#14:緑 |
| 緩い管#7:ブラウン | 緩い管#15:青 |
| 緩い管#8:バイオレット | 緩い管#16:黄色 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GCYFT4 192のG657A1 [[月年]ドラムNO] [メートルの印]
順序情報
| 繊維の計算 | 繊維のクラス | P/N |
| 192 | G657A1 | マイクロ16X12F G657A1 PA 7.8MM |
| 192 | G652D | マイクロ16X12F G652D PA 7.8MM |
| 192 | OM1 | マイクロ16X12F OM1 PA 7.8MM |
| 192 | OM2 | マイクロ16X12F OM2 PA 7.8MM |
| 192 | OM3 | マイクロ16X12F OM3 PA 7.8MM |
| 192 | OM4 | マイクロ16X12F OM4 PA 7.8MM |
