プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GYCFT4-288G652D
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
288 G652Dの空気膨らんだマイクロ ケーブルGCYFT4-288 Mikrokabelを座礁させる緩い管の層 |
繊維の計算: |
288F |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
9.4mm±0.2mm |
外の外装: |
PA12 |
引張強さ: |
1000N |
Microductのサイズ: |
14/12mm |
吹く間隔: |
1500m |
製品名: |
288 G652Dの空気膨らんだマイクロ ケーブルGCYFT4-288 Mikrokabelを座礁させる緩い管の層 |
繊維の計算: |
288F |
繊維のタイプ: |
G652D |
直径（±0.2mm）: |
9.4mm±0.2mm |
外の外装: |
PA12 |
引張強さ: |
1000N |
Microductのサイズ: |
14/12mm |
吹く間隔: |
1500m |
288 G652Dの空気膨らんだマイクロ ケーブルGCYFT4-288 Mikrokabelを座礁させる緩い管の層
記述
Huiyuanを使用してエア吹かれた繊維の技術、私達は光ファイバケーブルの費用節約および適用範囲が広い取付けを提供する。私達のエア吹かれた繊維光学サービスあなたの競争力を高めるために、およびそれはほとんどのネットワーク インフラストラクチャの設計と非常に互換性がある。この装置を使うと、私達は幾日のより小さい数に厳密な繊維ケーブルの厳密な計算を取付けてもいい。従って拡大縮小が可能なケーブルで通信する解決を提供している間、救う不必要なマンパワー。
技術仕様
| P/N | GCYF4-288 | |
| 繊維の計算 | 288 | |
| 緩い管の計算 | 9+15 | |
| 注入口の計算 | 0 | |
| 管ごとの繊維 | 12 | |
| 方法を妨げる水 | FRPまたはPEのライニング | ヤーンを妨げる水 |
| ケーブルの中心 | ケブラーを妨げる水 | |
| ナイロン ジャケットの厚さ | 体言:0.45mmの平均:0.40mm、最低:0.35mm | |
| わずかな直径 | 9.4±0.2mm | |
| 重量 | 78 kg/km | |
| 最高。引張強さ | 1000N | |
| 最高。抵抗を押しつぶすこと | 800N/100mm | |
繊維の指定
| 単一モード繊維 | 9/125um OS2 G.652D |
| 色彩分散 | |
| @1285-1330nm ps/（nm.km） | ≤3.5 |
| @1550nm ps/（nm.km） | ≤1.8 |
| 減少-ケーブル | |
| 最高。@1310nm （dB/km） | 0.35 |
| 最高。@1550nm （dB/km） | 0.24 |
| 最高。@1625nm （dB/km） | 0.26 |
| ケーブルの遮断波長（λcc） （um） | ≤1260 |
| モード分野直径 | |
| @1310nm （um） | 9.2±0.4 |
| @1550nm （um） | 10.4±0.5 |
| クラッディングの直径 | 125.0±0.7 |
| 覆われた非環状 | ≤1% |
| コーティングのdiamter （um） | 235-245 |
| 中心/覆われた同心性の間違い（um） | ≤0.5 |
| コーティング/覆われた同心性の間違い（um） | ≤12 |

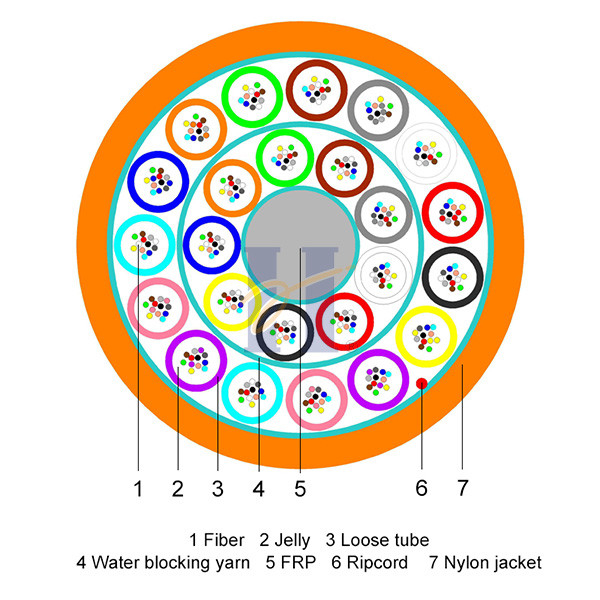

ケーブルの構造:
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
環境の性能
| 項目 | 試験方法 | 試験結果 |
| 温度の循環 | IEC 60794-1-22-F1 | 正当で付加的な減少（1550nm） G.652D/G657 Δa≤0.05 dB/kmのΔaのリバーシブル |
| 水浸透 | IEC 60794-1-22-F5B | 水コラム:1m及び3mケーブル、期間:24時間 ケーブルの開放端を通る水漏出無し |
| 満ちる混合の流れ | IEC 60794-1-22-E14 | 70℃の期間:24時間 ケーブルからの混合の流れ無し |
繊維色
| 1青い |
| 2オレンジ |
| 3緑 |
| 4ブラウン |
| 5灰色 |
| 6白い |
| 7赤い |
| 8黒い |
| 9黄色い |
| 10バイオレット |
| 11ピンク |
| 12水 |
緩い管色
| 1青い | 13青い |
| 2オレンジ | 14オレンジ |
| 3緑 | 15緑 |
| 4ブラウン | 16ブラウン |
| 5灰色 | 17灰色 |
| 6白い | 18白い |
| 7赤い | 19赤い |
| 8黒い | 20黒い |
| 9黄色い | 21黄色い |
| 10バイオレット | 22バイオレット |
| 11ピンク | 23ピンク |
| 12水 | 24水 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GYCF4 288 G652D [[月年]ドラムNO] [メートルの印]
パッキングの細部
| 繊維の計算 | ドラム長さ （m） |
ドラム サイズ Φ×W （mm） |
パッキングのサイズ L*W*H （mm） |
総重量 （kg） |
| 288の繊維 | 2000年 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
