プロダクト細部
起源の場所: 成都、中国
ブランド名: HUIYUAN
証明: ISO9001
モデル番号: GCYFT4-288G657A1
支払及び船積みの言葉
最小注文数量: 4KM
価格: negotiable
パッケージの詳細: 木のドラム
受渡し時間: 5から20仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、
供給の能力: 5000Km/Month
製品名: |
288 G657A1緩い管のゲルは空気膨らんだマイクロ ケーブルA-D （ZN） 2Y NanoUNIT Mikrokabelを満たした |
繊維の計算: |
288繊維 |
繊維のタイプ: |
G657A1 |
直径（±0.3mm）: |
9.4mm |
ケーブルの重量: |
75kg/km |
ジャケット色: |
オレンジ |
適用: |
FTTX |
吹く間隔: |
1800m |
製品名: |
288 G657A1緩い管のゲルは空気膨らんだマイクロ ケーブルA-D （ZN） 2Y NanoUNIT Mikrokabelを満たした |
繊維の計算: |
288繊維 |
繊維のタイプ: |
G657A1 |
直径（±0.3mm）: |
9.4mm |
ケーブルの重量: |
75kg/km |
ジャケット色: |
オレンジ |
適用: |
FTTX |
吹く間隔: |
1800m |
288 G657A1緩い管のゲルは空気膨らんだマイクロ ケーブルA-D （ZN） 2Y NanoUNIT Mikrokabelを満たした
記述
Huiyuanの特徴は膨らんだ繊維を乾燥する
それは圧縮された窒素か圧縮空気を使用できる。
それは圧力調整器を使用して圧力0-200のpsiのの間で出力できる。
ファイバー・バンドルは1分あたり150フィートに爆破することができる。
運動制御による気流率速度。
3つの主要なセクションから成りなさい:巻き枠をファイバー・バンドル、ファイバー・バンドルを指示する、および空気源に接続される圧力調整器握る吹く頭部給料支払いの立場。
技術仕様
| P/N | MICRO-288 | |
| 繊維の計算 | 288 | |
| 緩い管の計算 | 9+15 | |
| 注入口の計算 | 0 | |
| 管ごとの繊維 | 12 | |
| わずかな直径 | 9.4±0.2mm | |
| 最少曲げ半径-空電 | 12*cable直径 | |
| Min.曲げ半径-原動力 | 20*cable直径 | |
| ケーブル繊維の減少（G.652D） | 0.35dB/km @1310nm、0.22dB/km @1550nm | |
| 温度 | 70℃の+40℃の+70℃への操作-40への取付け-10への貯蔵-40 | |
| ケーブルの生命 | 30年 | |
繊維の指定
| 特徴 | 価値 | ||
| 光学特徴 | |||
| モード分野直径 | 1310nm | 8.6±0.6µm | |
| 1550nm | 9.8±0.8mm | ||
| 減少係数 | 1310nm | ≤0.40dB/km | |
| 1550nm | ≤0.30dB/km | ||
| ゼロ分散の波長（λ0） | 1300nmへの1324nm | ||
| 最高のゼロ分散斜面（S0max） | ≤0.092ps/（nm2·km） | ||
| 遮断波長（λcc） | ≤1260nm | ||
| （Neff）有効なグループの屈折率 | 1310nm | 1.466 | |
| 1550nm | 1.467 | ||
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0µm | ||
| クラッディングの非環状 | ≤1.0% | ||
| コーティングの直径 | 245.0±10.0µm | ||
| コーティング クラッディングの同心性の間違い | ≤12.0µm | ||
| コーティングの非環状 | ≤6.0% | ||
| Core-cladding同心性の間違い | ≤0.8µm | ||

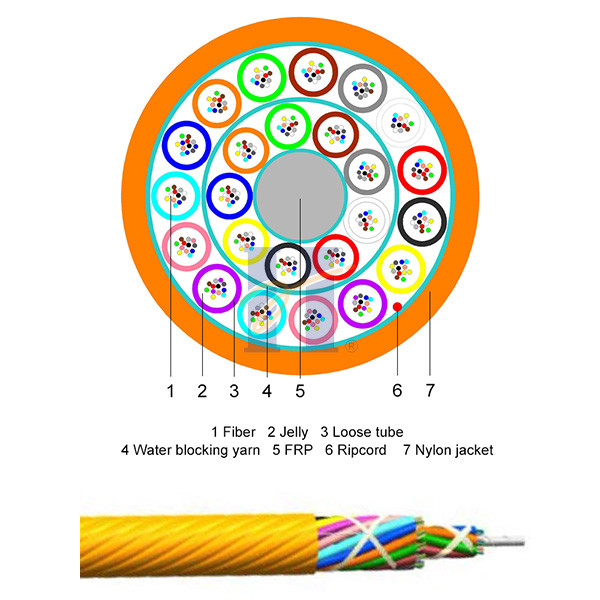

ケーブルの構造:
標準的なドラム長さ
2000m/drum、4000m/drum及び6000m/drum
繊維色
| 繊維No.1 =青 |
| 繊維No.2 =オレンジ |
| 繊維No.3 =緑 |
| 繊維No.4 =ブラウン |
| 繊維No.5 =灰色 |
| 繊維No.6 =白 |
| 繊維No.7 =赤い |
| 繊維No.8 =黒 |
| 繊維No.9 =黄色い |
| 繊維No.10 =バイオレット |
| 繊維No.11 =ピンク |
| 繊維No.12 =水 |
緩い管色
| 緩い管No.1 =青 | 緩い管No.13 =青 |
| 緩い管No.2 =オレンジ | 緩い管No.14 =オレンジ |
| 緩い管No.3 =緑 | 緩い管No.15 =緑 |
| 緩い管No.4 =ブラウン | 緩い管No.16 =ブラウン |
| 緩い管No.5 =灰色 | 緩い管No.17 =灰色 |
| 緩い管No.6 =白い | 緩い管No.18 =白い |
| 緩い管No.7 =赤い | 緩い管No.19 =赤い |
| 緩い管No.8 =黒 | 緩い管No.20 =黒 |
| 緩い管No.9 =黄色い | 緩い管No.21 =黄色い |
| 緩い管No.10 =バイオレット | 緩い管No.22 =バイオレット |
| 緩い管No.11 =ピンク | 緩い管No.23 =ピンク |
| 緩い管No.12 =水 | 緩い管No.24 =水 |
ケーブルのテキストの印刷物:（サポートによってカスタマイズされるテキスト）
HYOC GCYFT4 288のG657A1 [[月年]ドラムNO] [メートルの印]
順序情報
| 繊維の数 | 繊維のクラス | 部分名 |
| 288 | G657A1 | GCYFT4 24X12F G657A1 PA 9.4MM |
| 288 | G652D | GCYFT4 24X12F G652D PA 9.4MM |
| 288 | OM1 | GCYFT4 24X12F OM1 PA 9.4MM |
| 288 | OM2 | GCYFT4 24X12F OM2 PA 9.4MM |
| 288 | OM3 | GCYFT4 24X12F OM3 PA 9.4MM |
| 288 | OM4 | GCYFT4 24X12F OM4 PA 9.4MM |
